Hoe te installeren: Yale Linus® - europrofielcilinder

Deze stappen helpen bij de installatie van het slimme deurslot Linus®.

Europrofiel/DIN cilinderslot

Deze pagina helpt je bij het installeren van je slimme deurslot Linus op een compatibele europrofielcilinder. Als je informatie nodig hebt of je cilinder compatibel is, kan je die hier vinden. Instructies voor de installatie van de Yale Linus® verstelbare cilinder vind je hier.

Er zijn twee manieren om het slimme deurslot Linus te installeren, afhankelijk van of je cilinder minstens 3 mm uit je deurbeslag aan de binnenkant van je deur steekt (zie onderstaande video). Selecteer op basis daarvan hieronder de betreffende optie:

Cilinder steekt 3mm of meer uit
Deze video helpt je door het installatieproces, schriftelijke instructies zijn ook hieronder beschikbaar.

Voorbereiding van de installatie

Hier zie je welke onderdelen in de doos zitten en welk gereedschap je nodig hebt om je Yale Linus slot te installeren.

  • De doos bevat de volgende onderdelen:

    • Yale Linus
    • Bevestigingsplaat
    • DoorSense magneet
    • Zelfklevende strip
    • Batterijen
    • Inbussleutel
    • Twee sets schroeven (lang en kort)



  • Voor een standaard installatie is het volgende gereedschap nodig:

    • Een schroevendraaier
    • Snijtang voor schroeven
    • Afplaktape
    • Meetlint



Installatie stap voor stap

Installatie stap voor stap

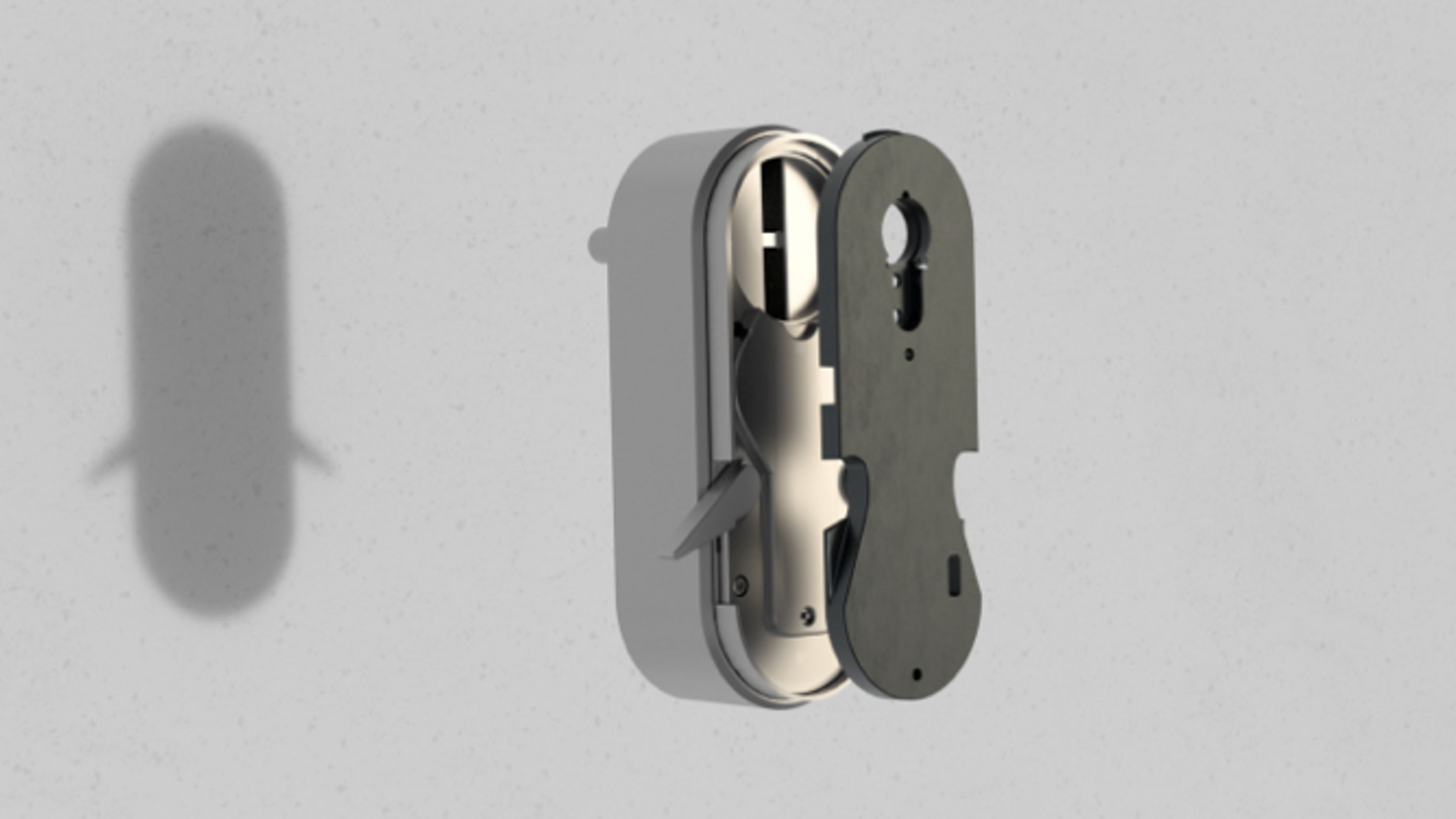

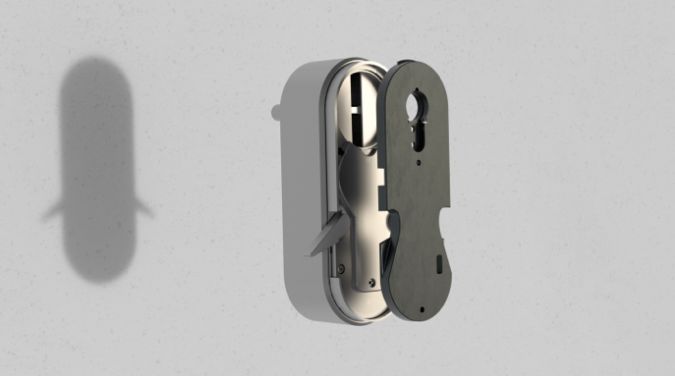

Stap. 1. Pak Linus® uit

Pak Linus® uit de doos en open de vleugels om de bevestigingsplaat te verwijderen.

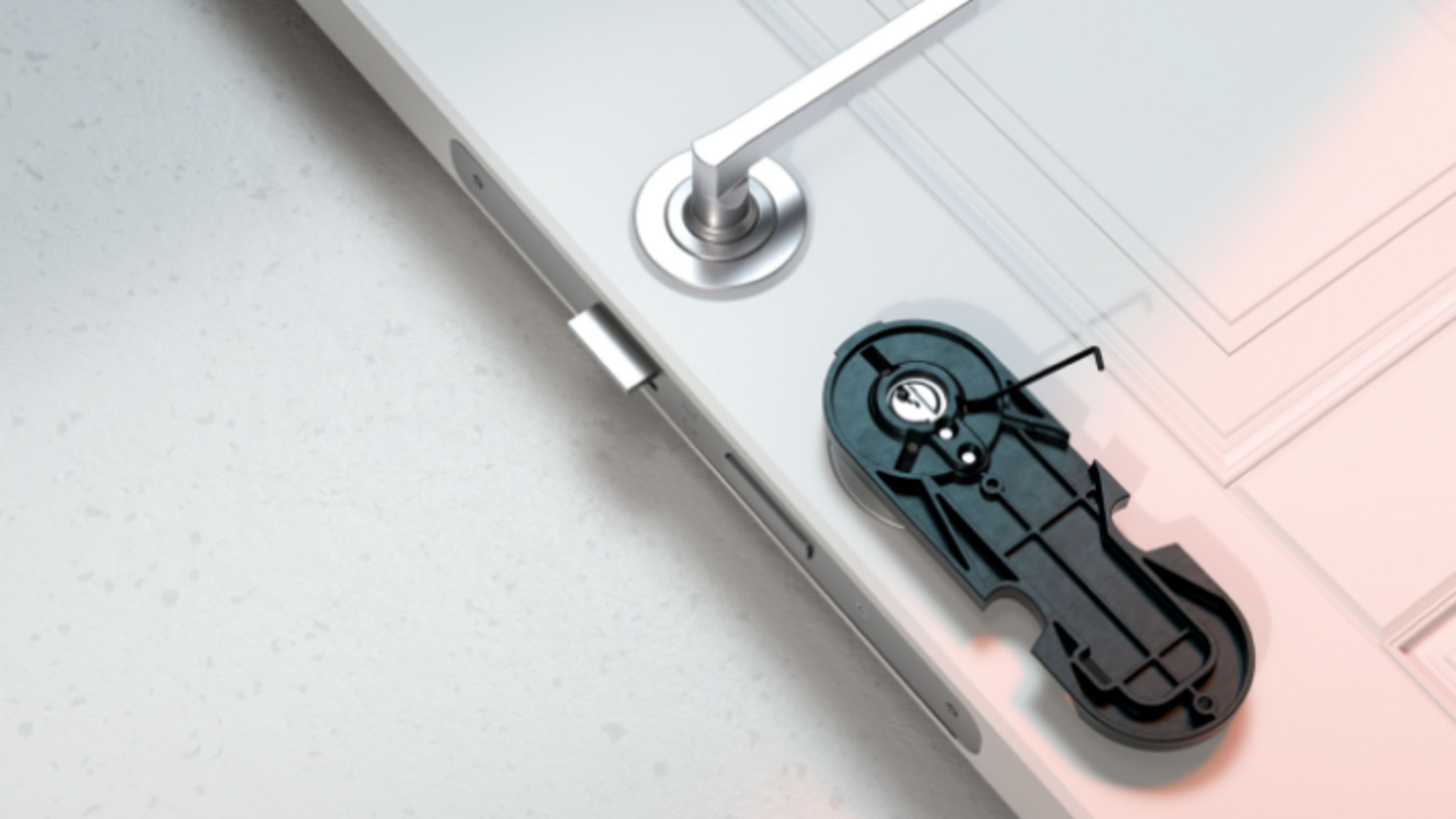

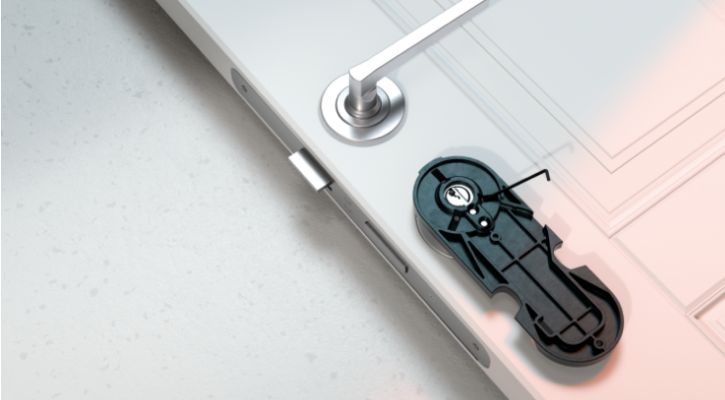

Stap 2. Installeer de bevestigingsplaat op de deur

Plaats de bevestigingsplaat op de bestaande cilinder aan de binnenzijde van de deur. Het kan zijn dat je de schroeven wat los moet draaien (bij de cilinder) om de plaat goed vast te zetten. Dit kun je doen met de inbussleutel die in de doos wordt meegeleverd. Zodra de plaat op de cilinder zit, draai je de schroeven weer vast met het korte uiteinde van de inbussleutel.

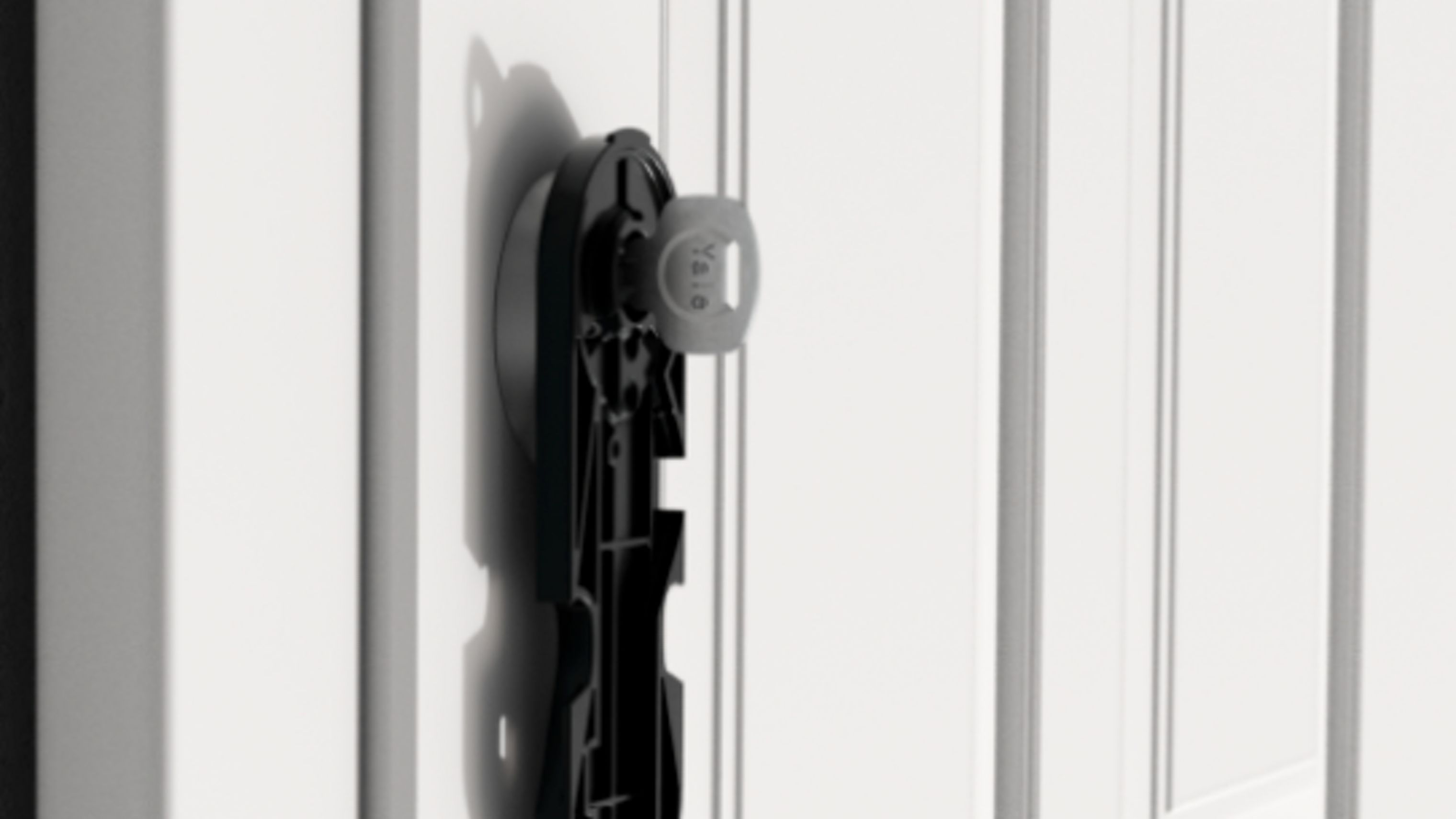

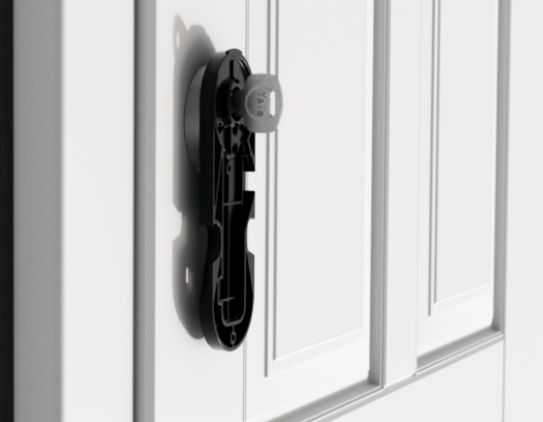

Stap 3. Steek de sleutel in de cilinder

Steek de sleutel in de cilinder aan de binnenzijde van de deur.

Stap 4. Bevestig Linus® aan de montageplaat

Plaats Linus®, met de bovenzijde eerst, op de bevestigingsplaat.

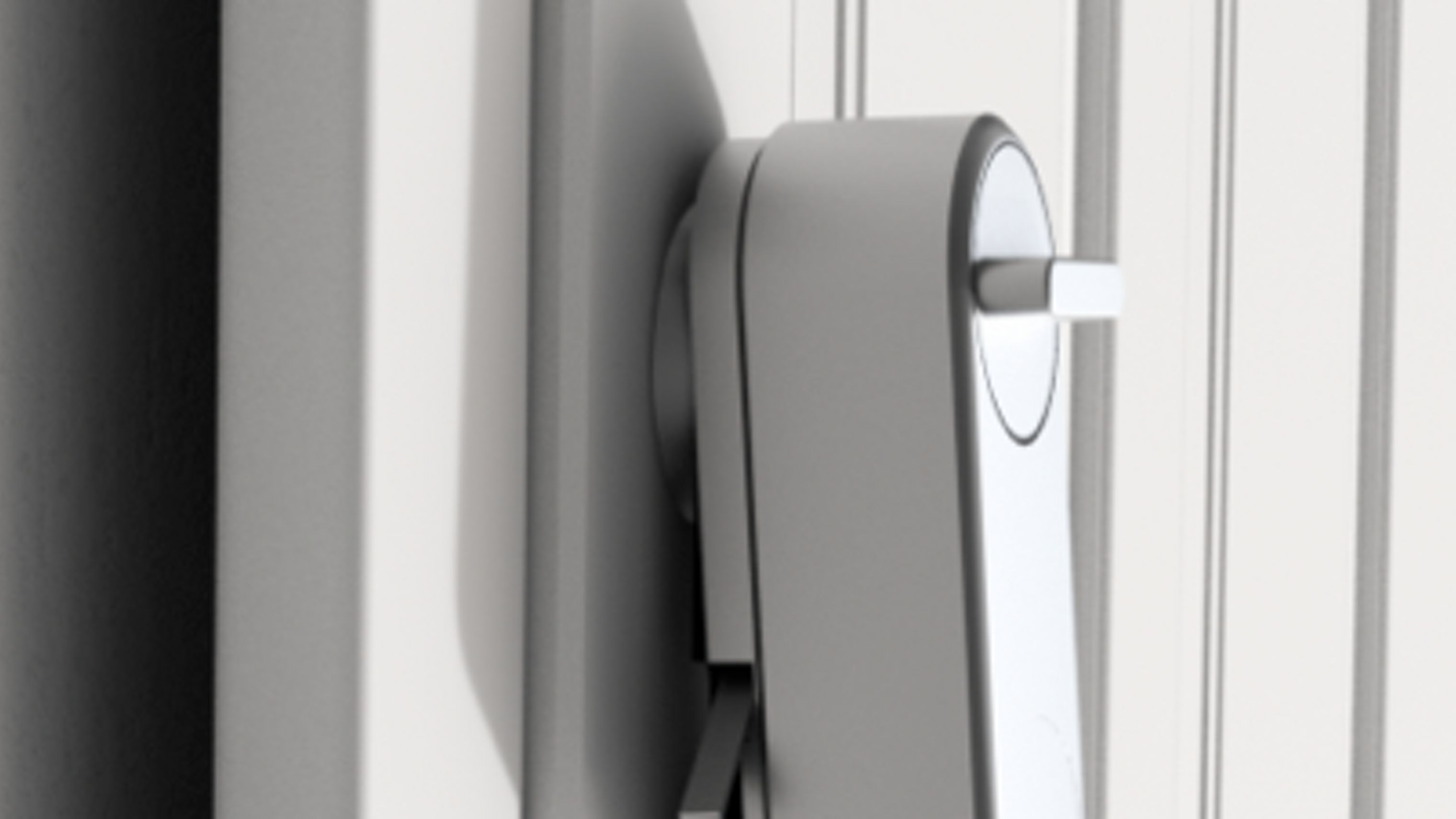

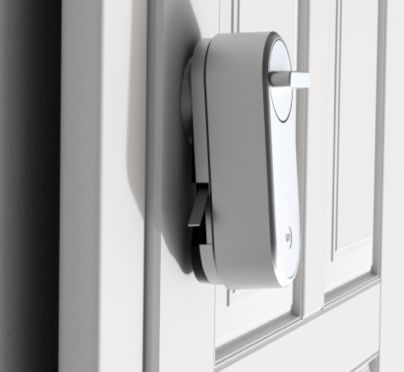

Stap 5. Bevestig Linus® aan de deur

Sluit de 'vleugels' van Linus® om deze stevig vast te zetten.

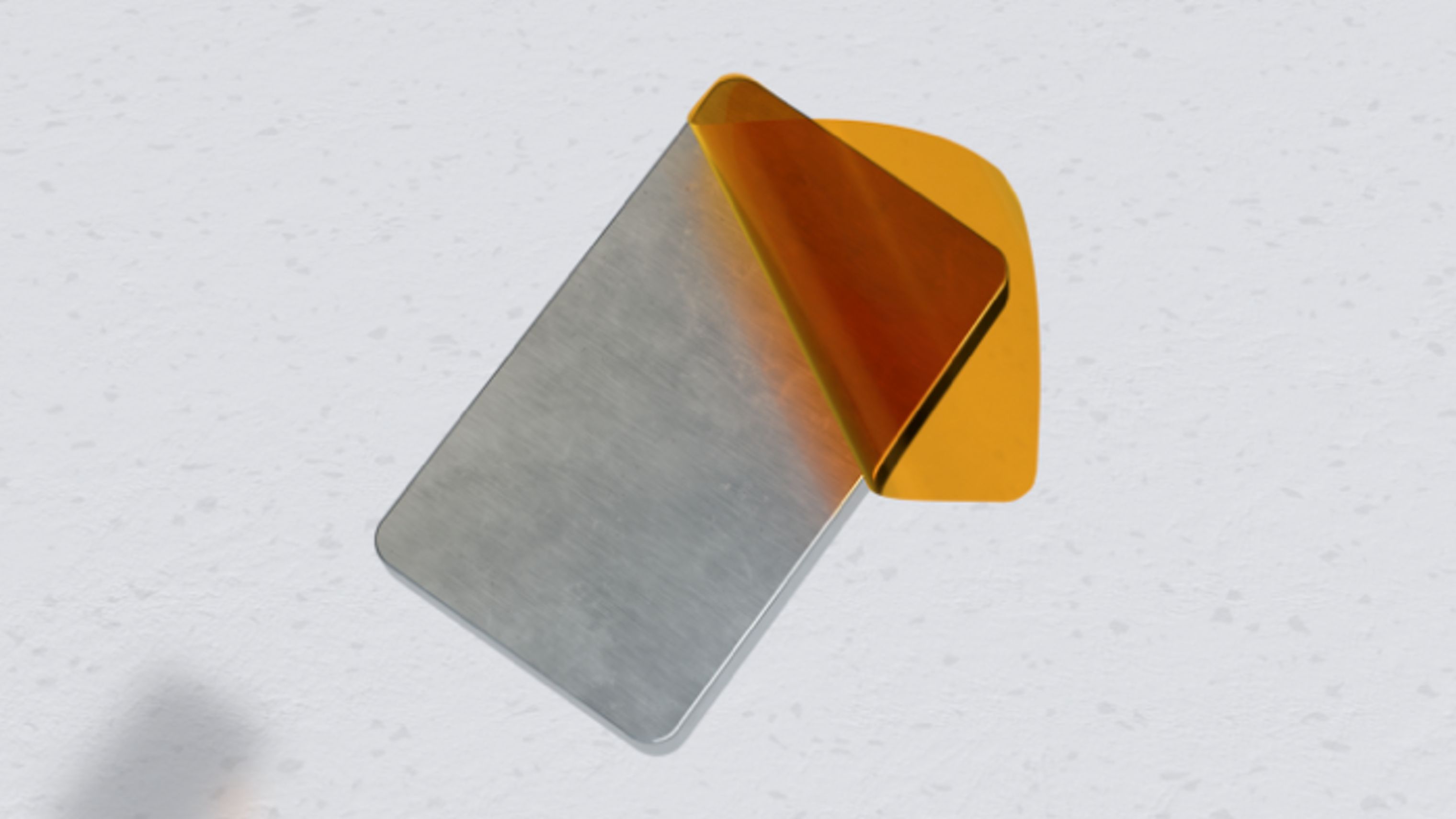

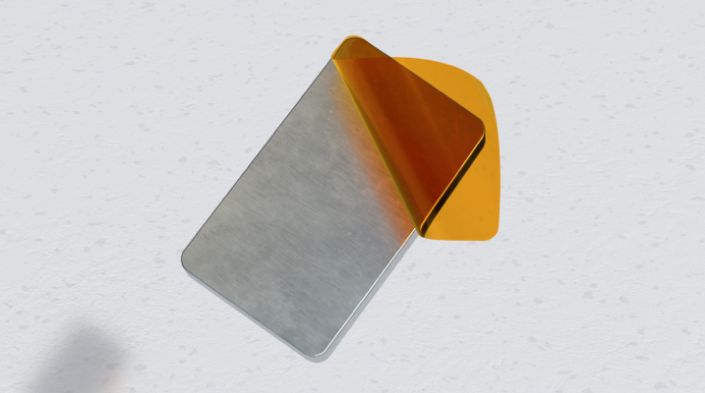

Verwijder het plastic van de DoorSense magneet.

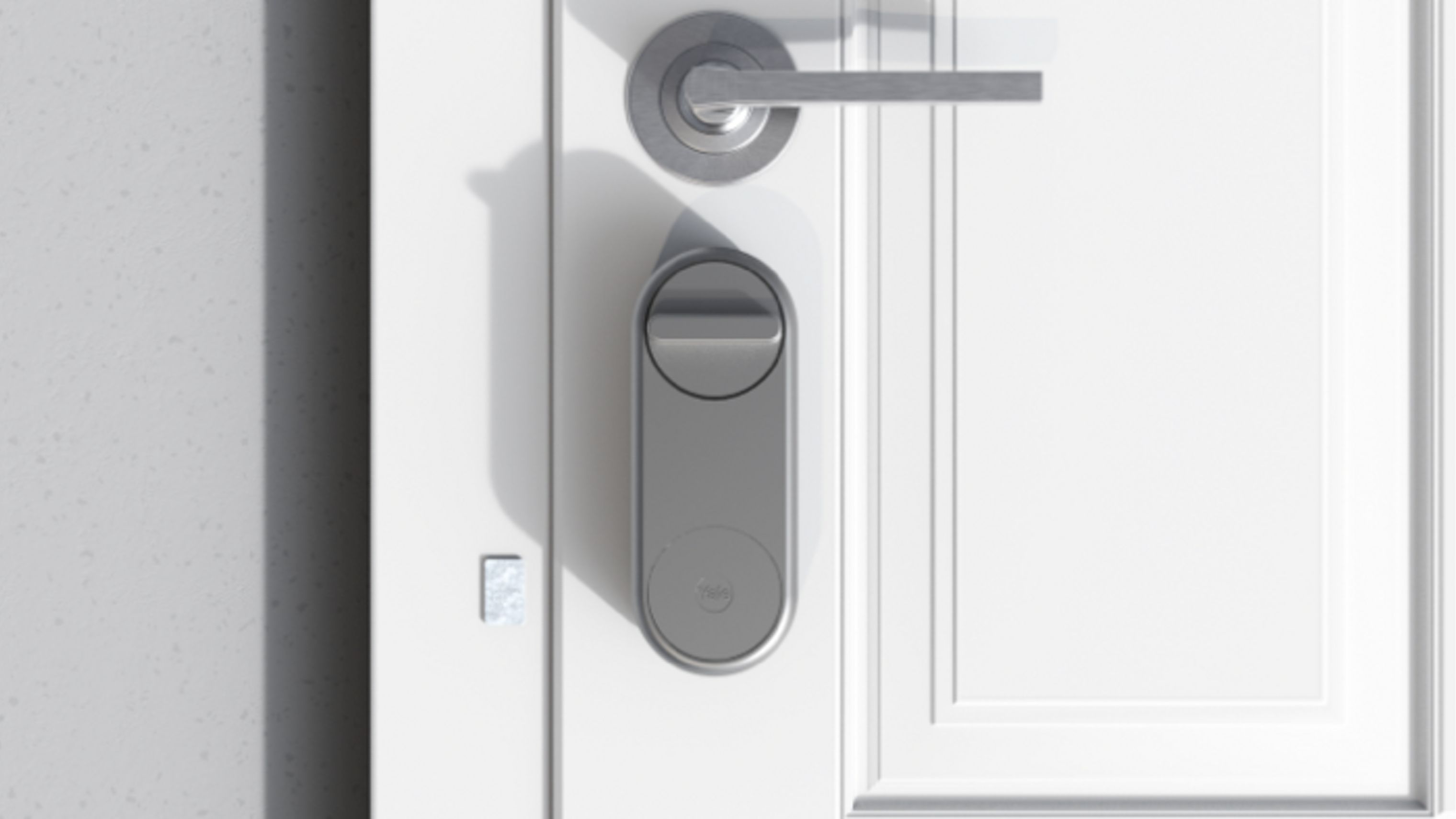

Stap 6. DoorSense plaatsen

Plaats de DoorSense magneet op het kozijn van de deur, op dezelfde hoogte als het Yale logo op het slimme deurslot Linus®.
