מדריך התקנה מנעול חכם Linus L2

באריזת מנעול חכם Linus L2 תמצאו את הרכיבים הבאים:

- מנעול חכם Linus L2 (כסוף או שחור)
- תושבת הרכבת מנעול חכם Linus L2
- מפתח אלן 2.5 מ"מ להרכבת תושבת מנעול חכם Linus L2
- מתאם לצילינדר כפתור
- מפתח אלן 2 מ"מ להרכבת מתאם צילינדר

- בורג קיבוע מנעול לתשובת הרכבה
- מברג טורקס 6
- סוללה נטענת מנעול חכם Linus L2
- מגנט חיישן Doorsense
- נקודת Yale Dot
- תעודת אחריות Yale



שלב 1 - יש לוודא שהצילינדר מתאים

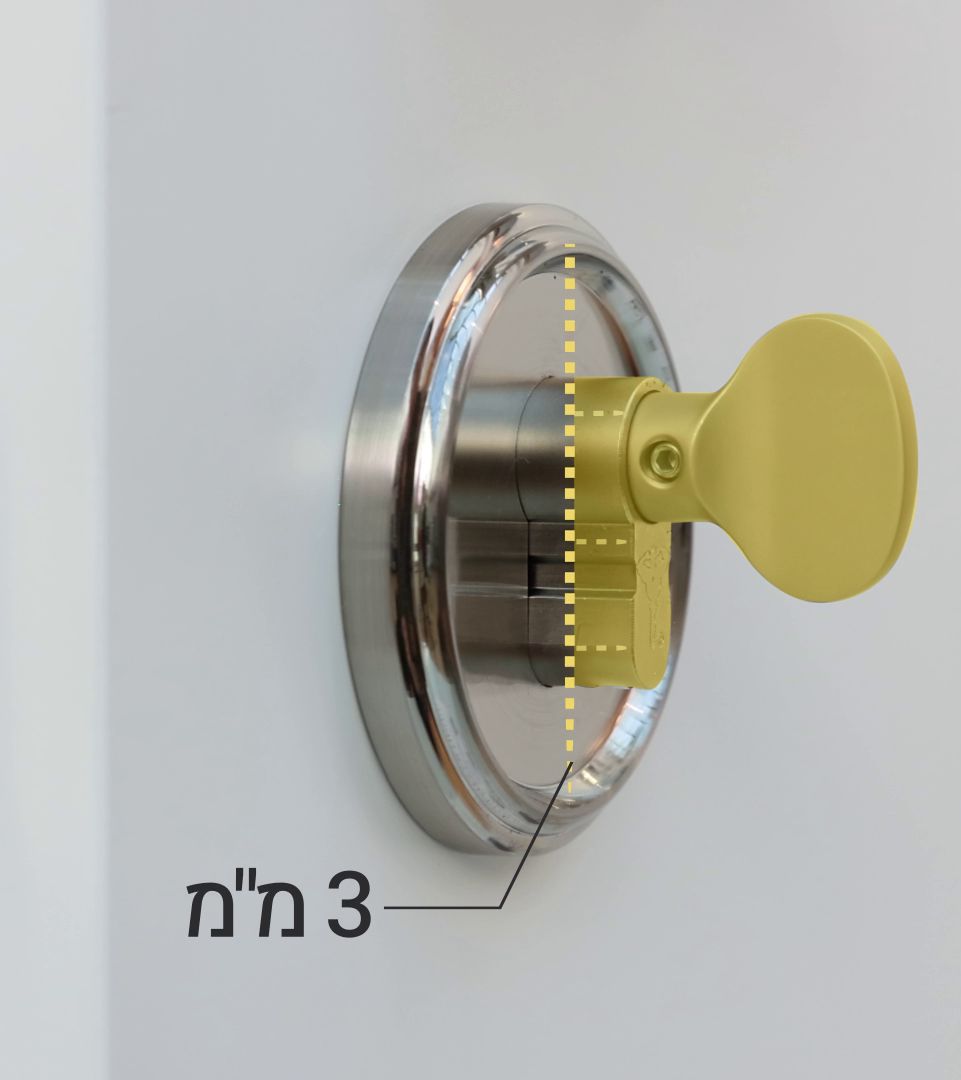

וודאו שהצילינדר מתאים, הצילינדר צריך להיות מסוג כפתור (פרפר) ולבלוט לפחות 3 מ"מ בחלק הפנימי של הדלת.

וודאו שהצילינדר מתאים, הצילינדר צריך להיות מסוג כפתור (פרפר) ולבלוט לפחות 3 מ"מ בחלק הפנימי של הדלת.וודאו שהצילינדר מתאים, הצילינדר צריך להיות מסוג כפתור (פרפר) ולבלוט לפחות 3 מ"מ בחלק הפנימי של הדלת.

שלב 2 - הסרת הפרפר

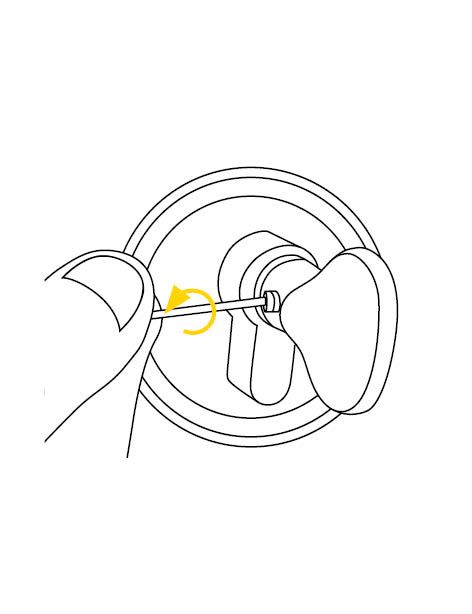

בעזרת מפתח אלן 2 מ"מ, פתחו את בורג הפרפר והסירו את הפרפר מהצילינדר.

שמרו את הבורג לשימוש בהמשך.

בעזרת מפתח אלן 2 מ"מ, פתחו את בורג הפרפר והסירו את הפרפר מהצילינדר.בעזרת מפתח אלן 2 מ"מ, פתחו את בורג הפרפר והסירו את הפרפר מהצילינדר.

שלב 3 - התקנת המתאם

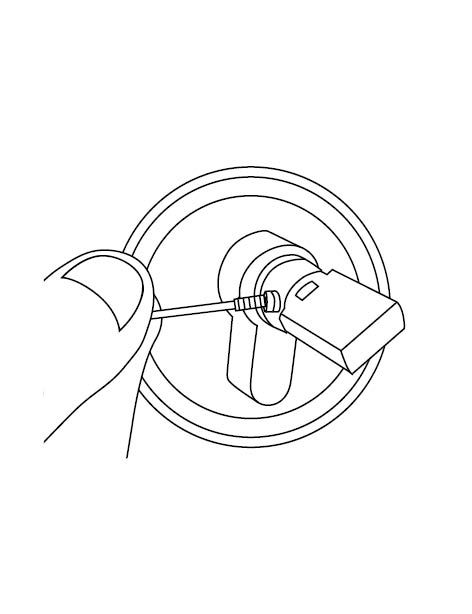

חברו את מתאם הצילינדר על הצילינדר והבריגו אותו היטב עם בורג הפרפר ובעזרת מפתח האלן שסופק (2 מ"מ).

וודאו שמתאם הצילינדר מורכב היטב ושבורג מוברג פנימה.

חברו את מתאם הצילינדר על הצילינדר והבריגו אותו היטב עם בורג הפרפר ובעזרת מפתח האלן שסופק (2 מ"מ).חברו את מתאם הצילינדר על הצילינדר והבריגו אותו היטב עם בורג הפרפר ובעזרת מפתח האלן שסופק (2 מ"מ).

שלב 4 - שחרור התושבת

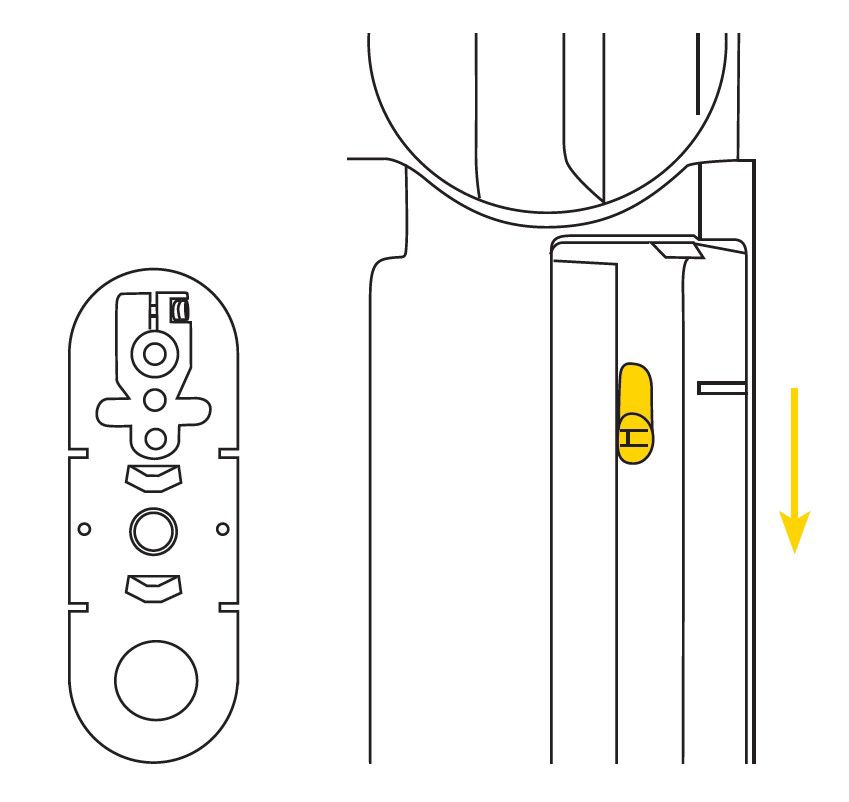

הורידו את תפסן הנעילה כלפי מטה לשחרור התושבת (באריזה התושבת מחוברת למנעול ויש להפריד אותה לפני ההתקנה)

שחרור התושבתשחרור התושבת

שלב 5 - התקנת תושבת הליינוס

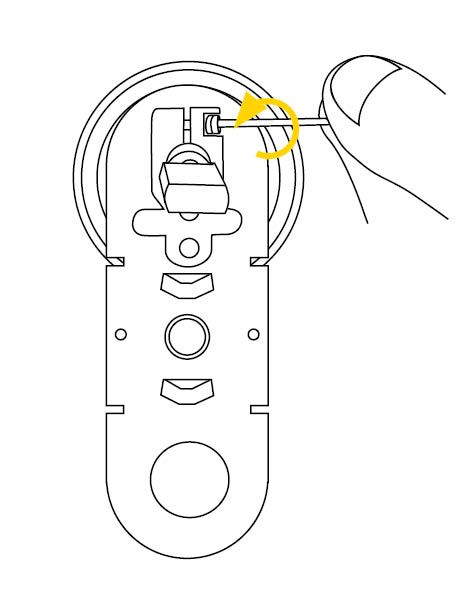

חברו את תושבת מנעול חכם Linus L2 לצילינדר וחזקו אותה באמצעות מפתח אלן 2.5 מ"מ.

שימו לב: סימון לכיוון הרכבת התושבת ע"י עזרת הסימון עגול.

חברו את תושבת מנעול חכם Linus L2 לצילינדר וחזקו אותה באמצעות מפתח אלן 2.5 מ"מ.חברו את תושבת מנעול חכם Linus L2 לצילינדר וחזקו אותה באמצעות מפתח אלן 2.5 מ"מ.

שלב 6 - התאמת זווית

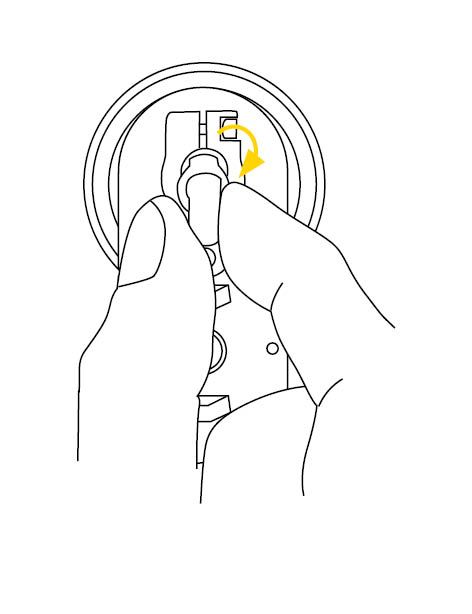

סובבו את מתאם הצילינדר כך שיהיה בזווית של 90 מעלות כפי שנראה באיור

סובבו את מתאם הצילינדר כך שיהיה בזווית של 90 מעלות כפי שנראה באיורסובבו את מתאם הצילינדר כך שיהיה בזווית של 90 מעלות כפי שנראה באיור

שלב 7 - הרכבת המנעול

הרכיבו את המנעול על התושבת.

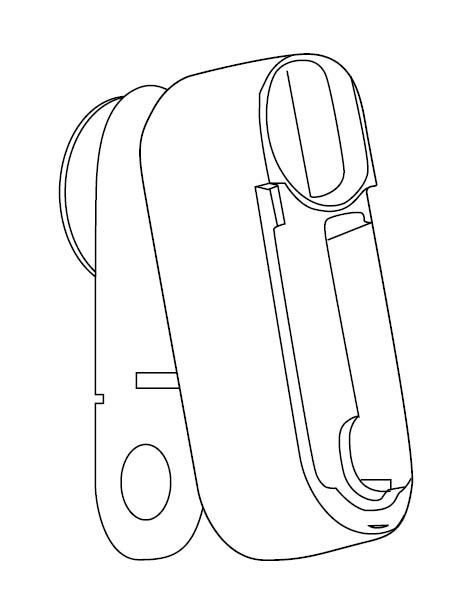

ראשית, חברו את חלקו העליון של המנעול החכם Linus L2 לתושבת.

חברו את חלקו העליון של המנעול החכם Linus L2 לתושבת.חברו את חלקו העליון של המנעול החכם Linus L2 לתושבת.

שלב 8 - הרכבת המנעול

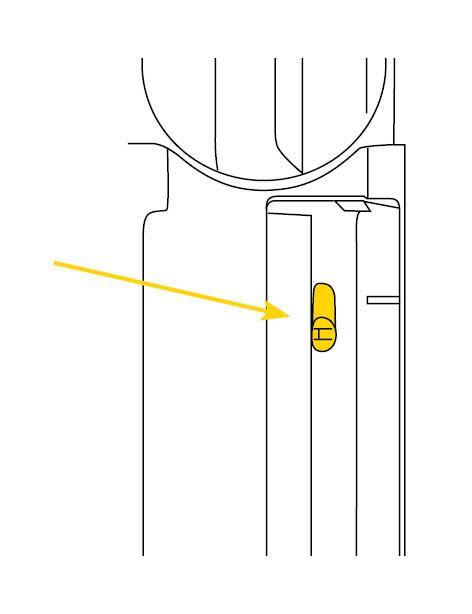

הרימו את תפסן הנעילה מעלה כדי להבטיח שהמנעול יציב במקומו.

הרימו את תפסן הנעילה מעלה כדי להבטיח שהמנעול החכם Linus L2 יציב במקומו.הרימו את תפסן הנעילה מעלה כדי להבטיח שהמנעול החכם Linus L2 יציב במקומו.

שלב 9 - בדיקה של תנועת הכפתור

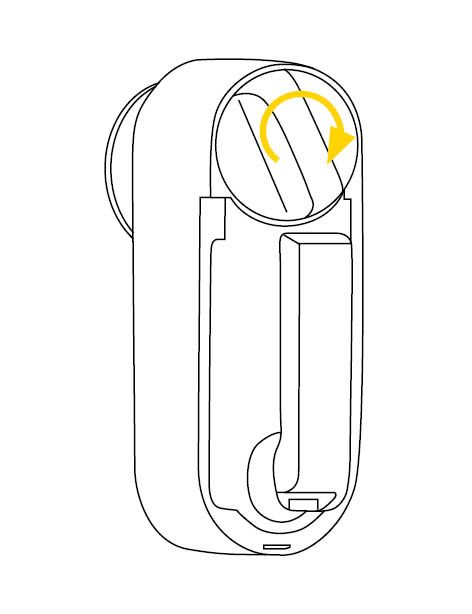

סובבו את כפתור הנעילה והפתיחה בשני הכיוונים וודאו שהתנועה חלקה וללא הפרעה או קושי.

סובבו את כפתור הנעילה והפתיחה בשני הכיוונים וודאו שהתנועה חלקה וללא הפרעה או קושי.סובבו את כפתור הנעילה והפתיחה בשני הכיוונים וודאו שהתנועה חלקה וללא הפרעה או קושי.

שלב 10 - הכנסת הסוללה

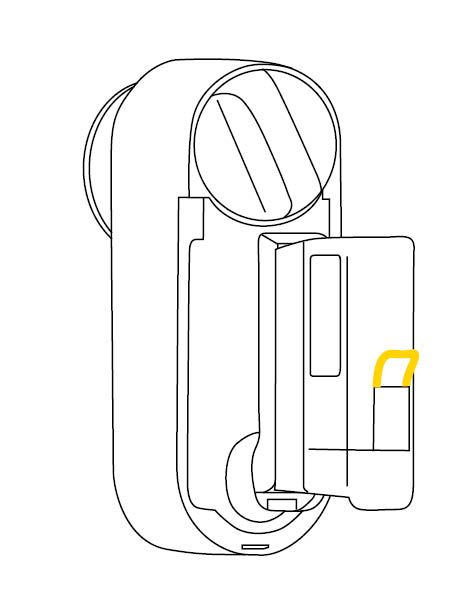

הכניסו את הסוללה הנטענת למנעול חכם Linus L2.

הכניסו את הסוללה הנטענת למנעול החכם Linus L2.הכניסו את הסוללה הנטענת למנעול החכם Linus L2.

שלב 11 - התקנת חיישן הדלת

הצמידו והדביקו את מגנט חיישן למשקוף הדלת בעזרת המדבקה הדו-צדדית.

אין להדביק מגנט חיישן זה על גבי הדלת.
וודאו שהמגנט ממוקם במשקוף, במרחק שלא עולה על 15 ס"מ מהמנעול, ובקו גובה של כפתור הנעילה.

הצמידו והדביקו את מגנט חיישן למשקוף הדלת בעזרת המדבקה הדו-צדדית.הצמידו והדביקו את מגנט חיישן למשקוף הדלת בעזרת המדבקה הדו-צדדית.

שלב 12 - הגדרה באמצעות Yale Home

פתחו את מכסה הסוללה, סרקו את קוד ה-QR בגב המנעול באמצעות אפליקציית Yale Home להשלמת ההגדרה.

סגרו את מכסה הסוללה לאחר הסריקה.

עקבו אחר ההוראות באפליקציית Yale Home לסיום תהליך ההתקנה וההגדרה.

לעזרה נוספת ותיאום התקנה מקצועית (בתשלום) לחצו כאן
