Hoe te installeren: Yale Linus® - europrofielcilinder
Deze stappen helpen bij de installatie van het slimme deurslot Linus®.
Europrofiel/DIN cilinderslot
Deze pagina helpt je bij het installeren van je slimme deurslot Linus op een compatibele europrofielcilinder. Als je informatie nodig hebt of je cilinder compatibel is, kan je die hier vinden. Instructies voor de installatie van de Yale Linus® verstelbare cilinder vind je hier.
Er zijn twee manieren om het slimme deurslot Linus te installeren, afhankelijk van of je cilinder minstens 3 mm uit je deurbeslag aan de binnenkant van je deur steekt (zie onderstaande video). Selecteer op basis daarvan hieronder de betreffende optie:
Cilinder steekt 3mm of meer uit
ENTR® Deze video helpt je door het installatieproces, schriftelijke instructies zijn ook hieronder beschikbaar.
Download de Yale Home App
Ga verder met het instellen van het slimme deurslot Linus® door de Yale Home App te downloaden.
Voorbereiding van de installatie
Hier zie je welke onderdelen in de doos zitten en welk gereedschap je nodig hebt om je Yale Linus slot te installeren.
De doos bevat de volgende onderdelen:
- Yale Linus
- Bevestigingsplaat
- DoorSense™ magneet
- Zelfklevende strip
- Batterijen
- Inbussleutel
- Twee sets schroeven (lang en kort)
Voor een standaard installatie is het volgende gereedschap nodig:
- Een schroevendraaier
- Snijtang voor schroeven
- Afplaktape
- Meetlint
Installatie stap voor stap
Installatie stap voor stap

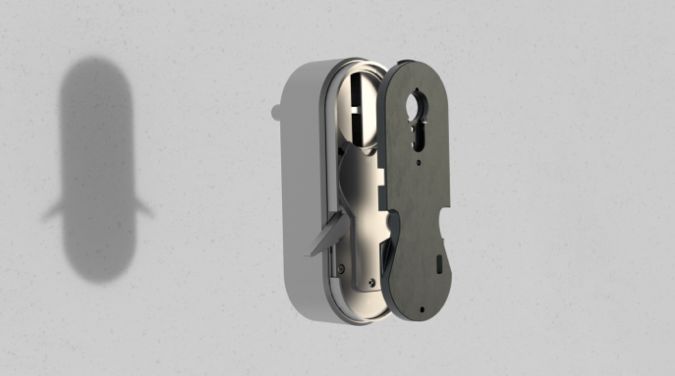

Stap. 1. Pak Linus® uit
Pak Linus® uit de doos en open de vleugels om de bevestigingsplaat te verwijderen.

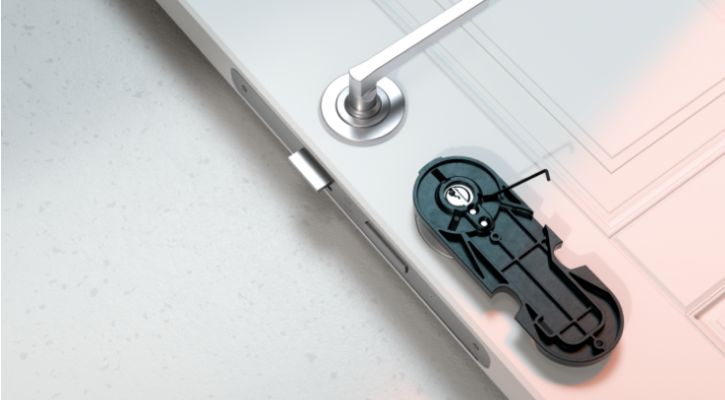

Stap 2. Installeer de bevestigingsplaat op de deur
Plaats de bevestigingsplaat op de bestaande cilinder aan de binnenzijde van de deur. Het kan zijn dat je de schroeven wat los moet draaien (bij de cilinder) om de plaat goed vast te zetten. Dit kun je doen met de inbussleutel die in de doos wordt meegeleverd. Zodra de plaat op de cilinder zit, draai je de schroeven weer vast met het korte uiteinde van de inbussleutel.

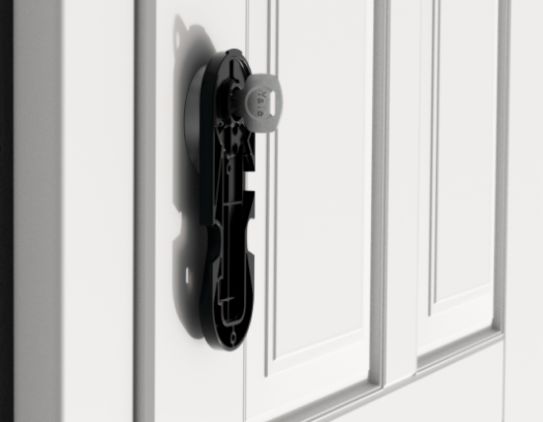

Stap 3. Steek de sleutel in de cilinder
Steek de sleutel in de cilinder aan de binnenzijde van de deur.

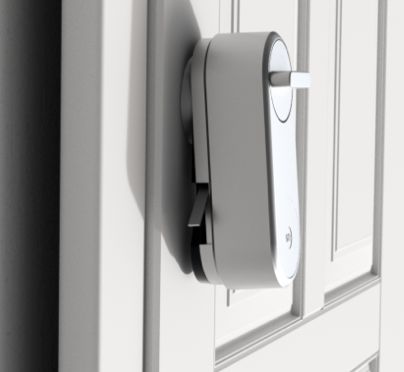

Stap 4. Bevestig Linus® aan de montageplaat
Plaats Linus®, met de bovenzijde eerst, op de bevestigingsplaat.

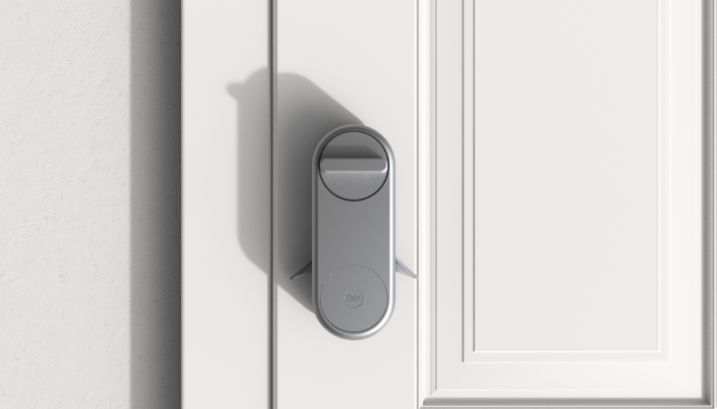

Stap 5. Bevestig Linus® aan de deur
Sluit de 'vleugels' van Linus® om deze stevig vast te zetten.

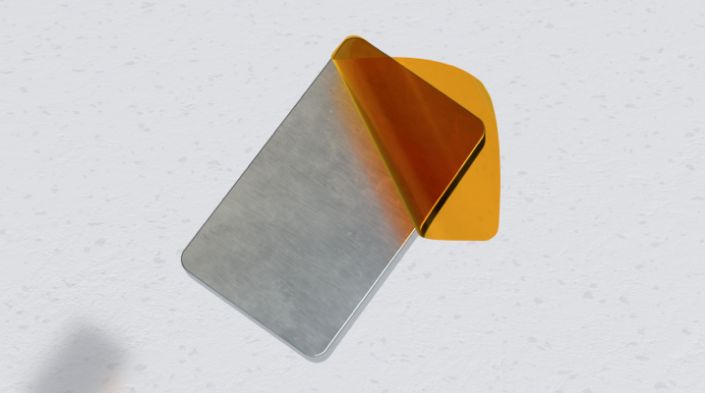

Verwijder het plastic van de DoorSense™ magneet.
?wid=40&qlt=40&fmt=png-alpha)

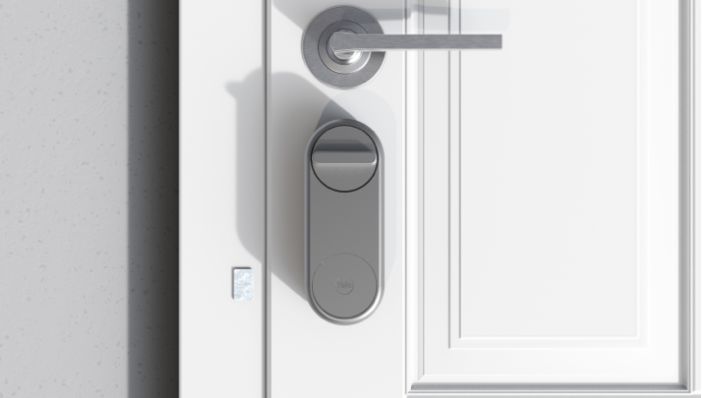

Stap 6. DoorSense™ plaatsen
Plaats de DoorSense™ magneet op het kozijn van de deur, op dezelfde hoogte als het Yale logo op het slimme deurslot Linus®.
