Hoe te installeren: Linus® slimme deurslot op je Yale Linus® verstelbare cilinder
Het Linus® slimme deurslot installeren op een verstelbare cilinder
Let op:
- Het Linus® slimme deurslot is ontworpen voor montage aan de binnenzijde van toegangsdeuren.
- Als je een tandwielcilinder heeft zal de Linus verstelbare cilinder niet werken in je deur. Wij raden je aan een tandwielcilinder met noodfunctie aan te schaffen voor een doe-het-zelf installatie of contact op te nemen met je plaatselijke slotenmaker.
Wat is een tandwielcilinder?
Een tandwielcilinder heeft ook de europrofielvorm zoals de standaardcilinder, het verschil is dat hij een tandwielnok heeft en geen standaard euro-nok. De nok is het deel dat in het midden van de cilinder draait. Hieronder zie je rechts de tandwielcilinder.
Stap-voor-stap installatiegids
Stap 1: meten
Voordat we beginnen, meet je eerst hoe ver je bestaande cilinder uit je binnendeurbeslag steekt.
Als het minder dan 3 mm is, houd daar dan rekening mee voor later in het installatieproces.
Stap 2: Verwijder de bestaande cilinder
Draai de bestaande cilinderbevestigingsschroef onder de bout van het slot los.

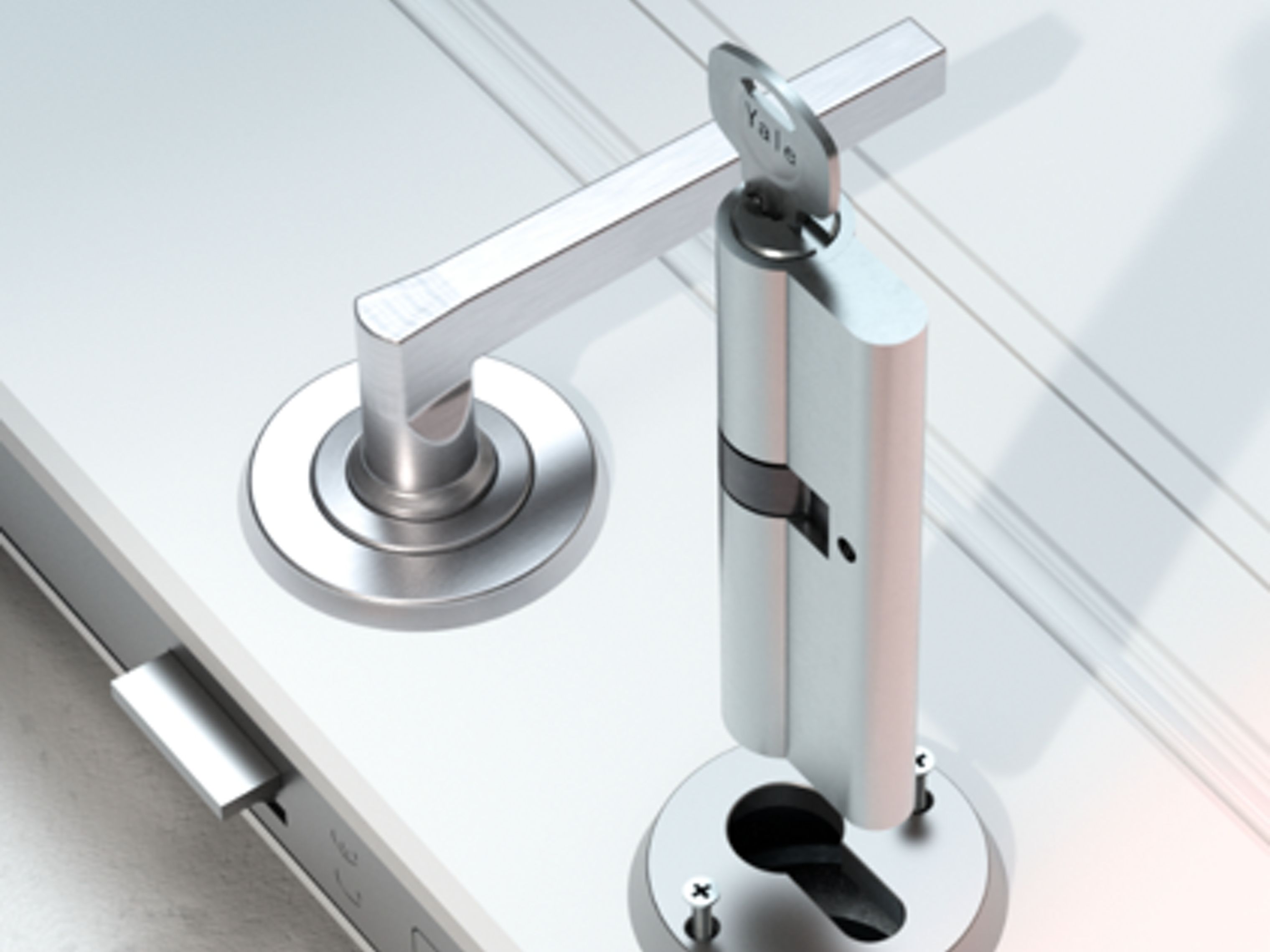

Vervolgens moet je de sleutel erin steken en ongeveer 15 graden draaien, zodat je de cilinder uit de deur kunt trekken.
Stap 3: Meet de bestaande cilinder

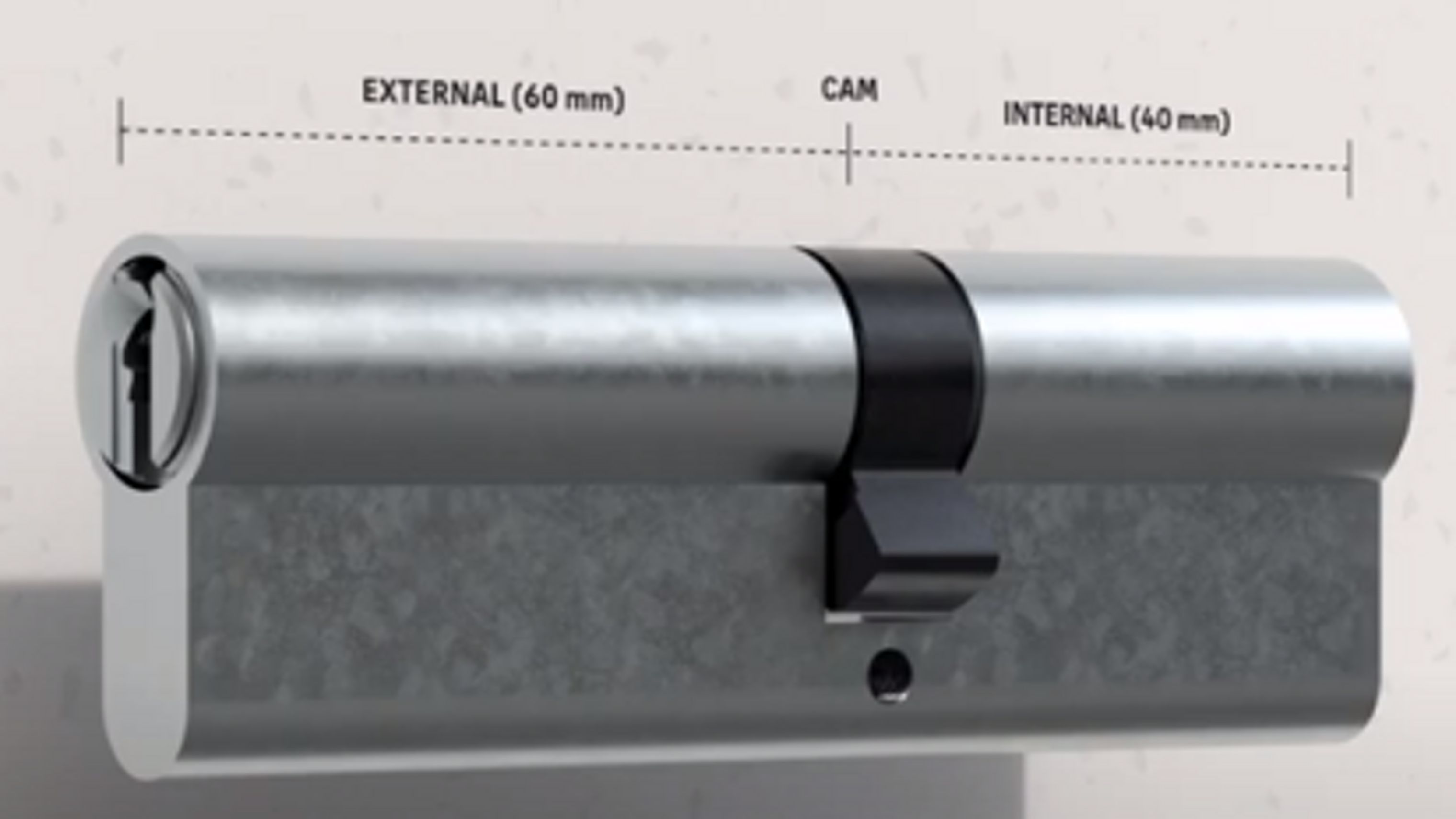

Meet de maat van je bestaande cilinder door de lengte van elke helft te meten, tot het midden van de nok. Noteer zowel de interne als de externe maten, zodat je de verstelbare cilinder correct kunt afstellen.
Als je cilinder tijdens stap 1 minder dan 3 mm uitsteekt ten opzichte van de binnenkant van de deur, moet je nu 3 mm extra toevoegen aan je binnenmaat. Dit zorgt ervoor dat het Linus® slim deurslot gemakkelijk kan worden bevestigd.
Als je afmetingen 30 mm op de buitenlengte en 30 mm op de binnenlengte zijn, hoef je niets te doen omdat de verstelbare cilinder zo kan worden gemonteerd. Sla stap 11 over.
Stap 4: Pas de cilinderlengte aan
Maak de Linus® verstelbare cilinder even lang als je huidige cilinder, in dit voorbeeld dus 60/40mm.
60 mm aan de buitenkant en 40 mm aan de binnenkant (inclusief de 3 mm vermeld in stap 1).

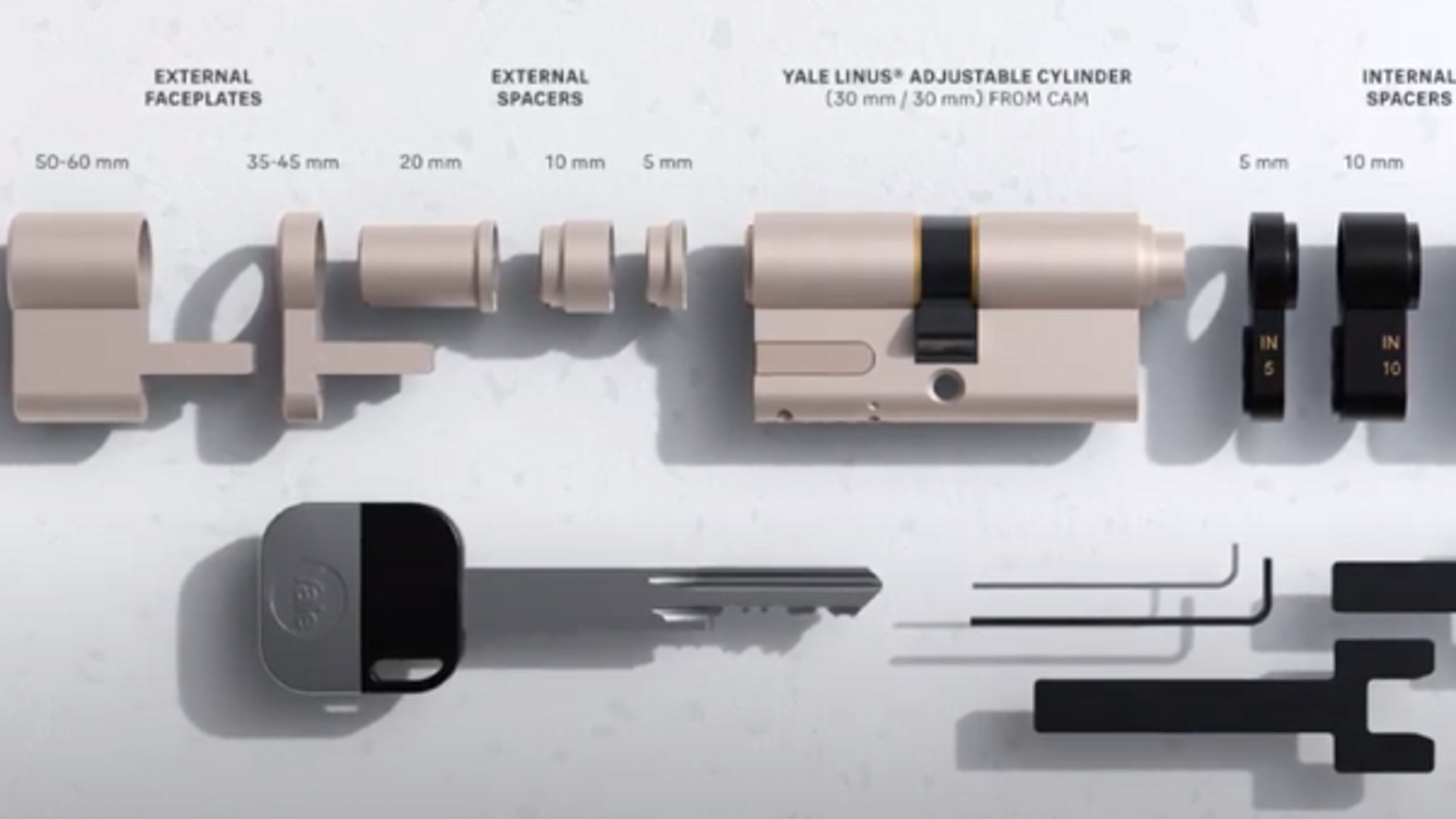

Gebruik de juiste externe en interne afstandhouders om dezelfde lengte te verkrijgen.
Stap 5: Afstandhouders en frontplaat kiezen
Kies de externe afstandhouders en vervolgens de externe frontplaat die je nodig hebt.
Als de externe lengte van je bestaande cilinder tussen 35mm en 45mm is, gebruik dan de kortere frontplaat.
Als deze tussen 50 en 60 mm is, gebruik dan de langere frontplaat.

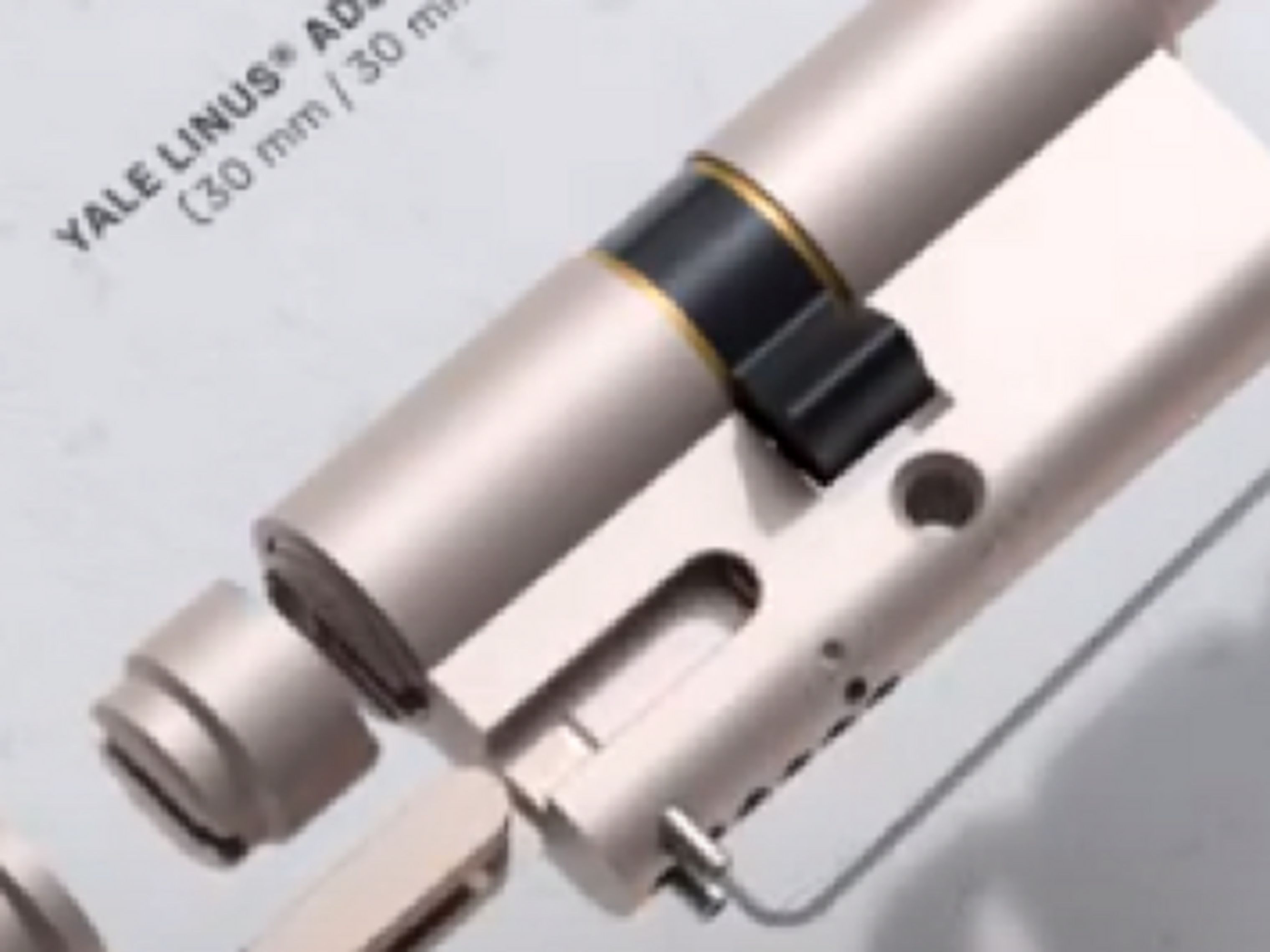

Stap 6: Draai de schroeven los
Draai met de kleine inbussleutel de schroeven aan de onderkant van de cilinder los totdat beide vulstukken kunnen worden verwijderd.
Stap 7: Monteer externe afstandhouders met extern frontpaneel

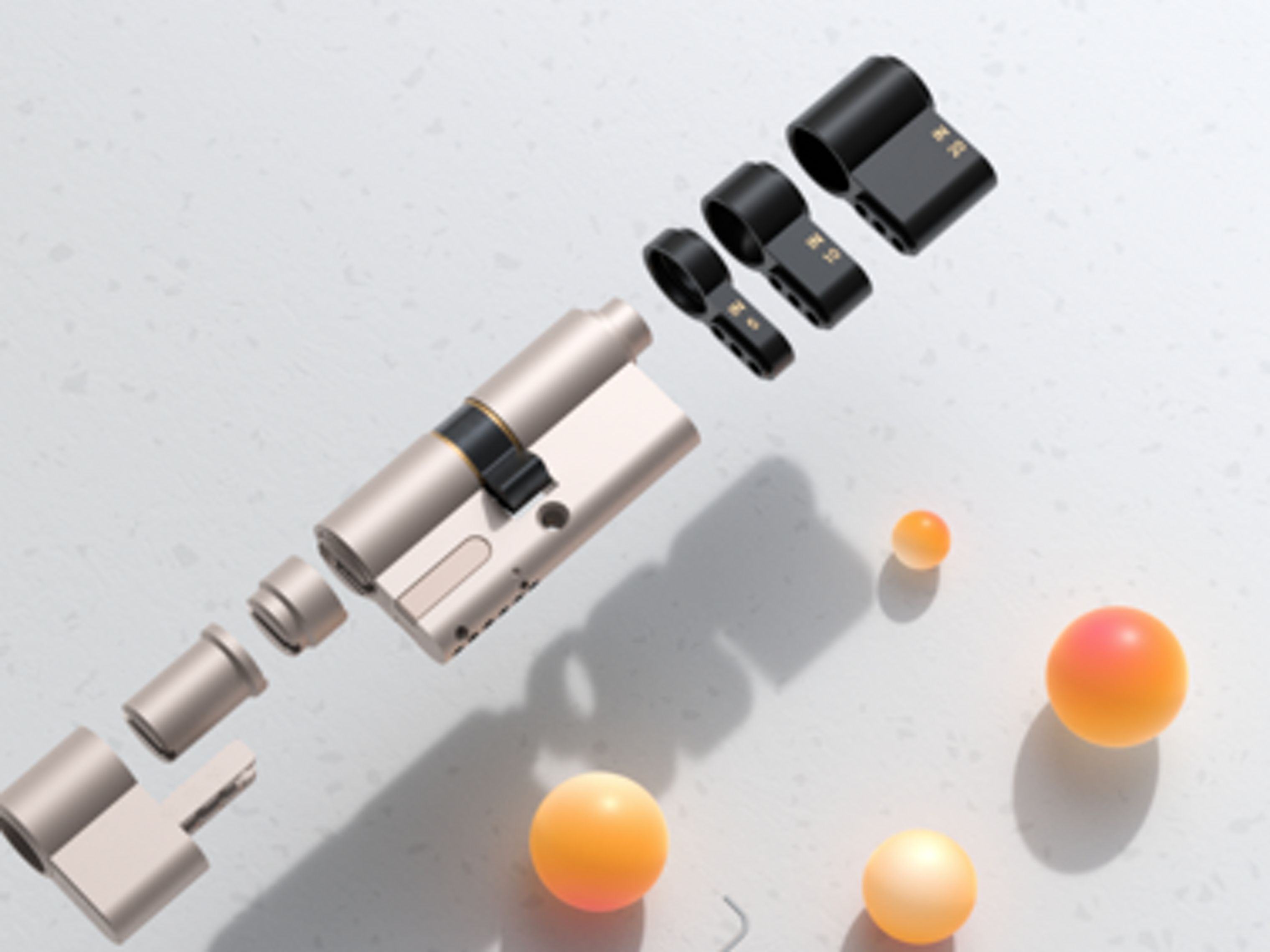

Monteer de externe afstandhouders met de externe frontplaat op de verstelbare cilinder, en zorg ervoor dat de kleinste externe afstandhouder zich het dichtst bij de cilinder bevindt.
Bevestig op zijn plaats met de schroeven aan de onderkant van de cilinder.

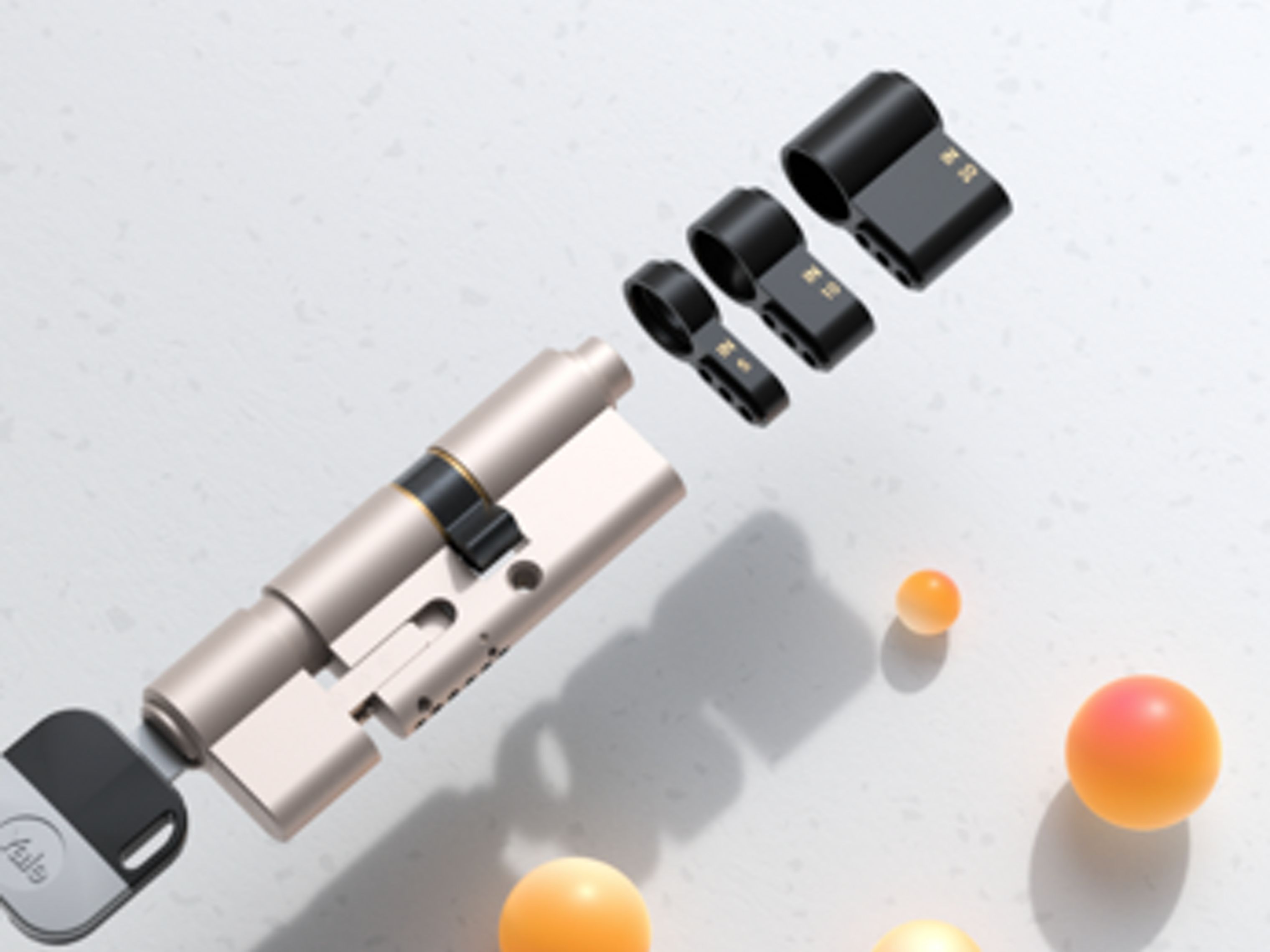

Stap 8: Test of de sleutel draait
Zodra je de externe afstandhouders en de frontplaat hebt gemonteerd, steek je de sleutel in de externe zijde van de verstelbare cilinder en controleer je of de verstelbare cilinder vrij kan draaien.
Stap 9: Interne afstandhouders toevoegen
Als de interne maat van je bestaande cilinder meer dan 30mm is (inclusief de 3mm vermeld in stap 3), tel dan de interne afstandhouders bij elkaar op om het verschil tussen 30mm en de interne lengte van de cilinder te vormen.
Als je huidige cilinder bijvoorbeeld een binnenlengte van 40 mm heeft, gebruik je de interne afstandhouder van 10 mm. Als je cilinderlengte tussen twee maten afstandhouders in ligt, gebruik dan de langere maat.
Stap 10: Monteer de binnenkant

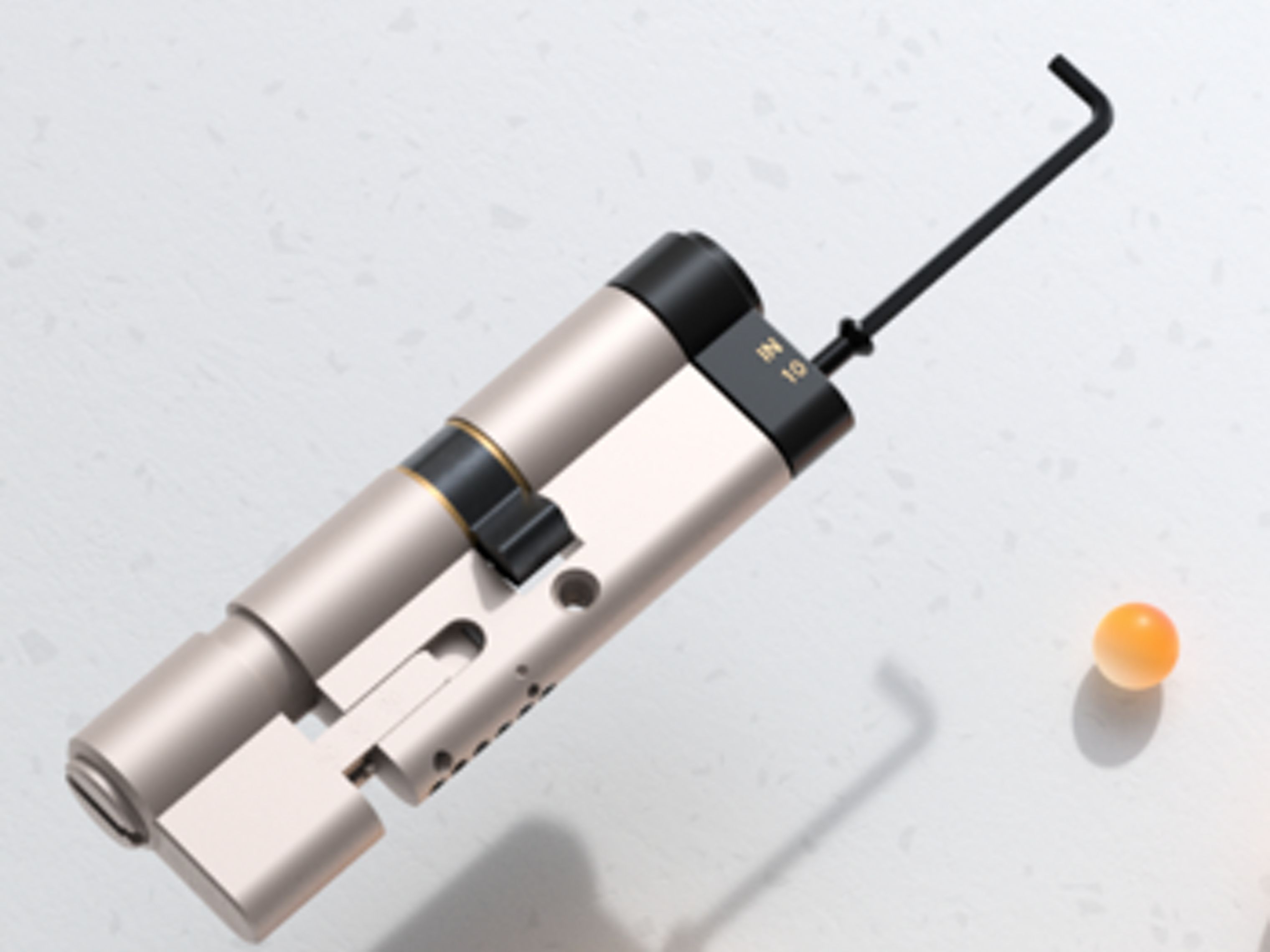

Monteer vervolgens de binnenkant van je verstelbare cilinder met de juiste afstandhouders voor je deur (de maten staan op de zijkant van de afstandhouder) en zet ze vast met de korte schroef of de langere schroef in het centrale gat met de grotere inbussleutel.
De kleinste afstandhouder moet zich het dichtst bij de verstelbare cilinder bevinden.
Stap 11: Staartbalk

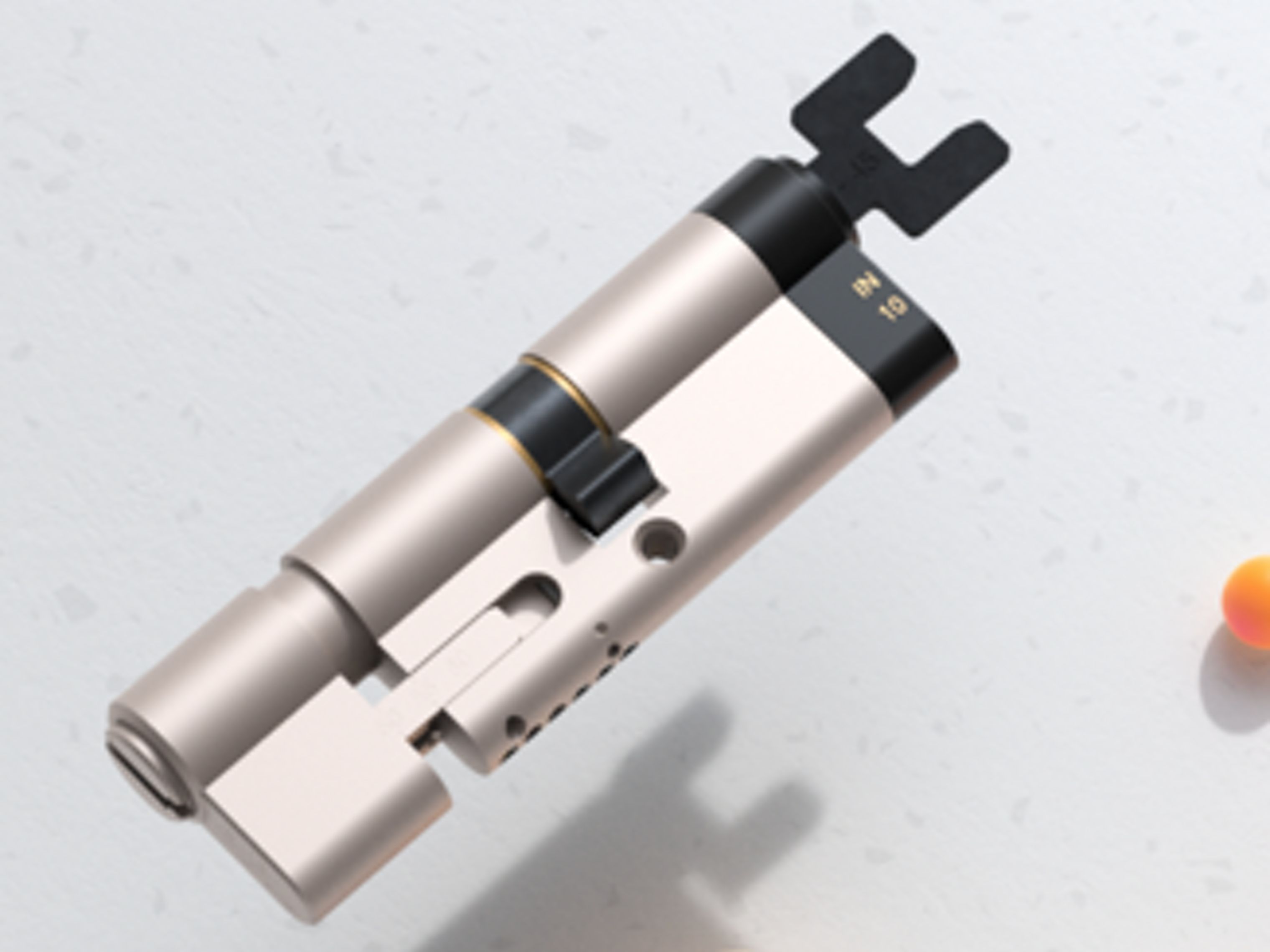

Nadat je je verstelbare cilinder volledig hebt gemonteerd, plaats je de staartbalk in de verstelbare cilinder. Als je binnenmaat gelijk of kleiner was dan 45 mm, gebruik dan de kortere staartbalk die werd meegeleverd, zo niet, gebruik dan de grotere.
Controleer vervolgens of je de verstelbare cilinder vrij kunt draaien met de staartstang.
Stap 12: Sluit de cilinderinstallatie af en monteer Linus®
Draai de klepstang aan de binnenzijde van je deur zodat de nok in lijn ligt met het lichaam van de verstelbare cilinder en in het gat in je deur past. Het kan zijn dat je met de staartbalk moet schudden om hem op zijn plaats te krijgen.
Misschien moet je ook je huidige deurbeslag (rozet/grepen) losmaken als het strak om de verstelbare cilinder zit.

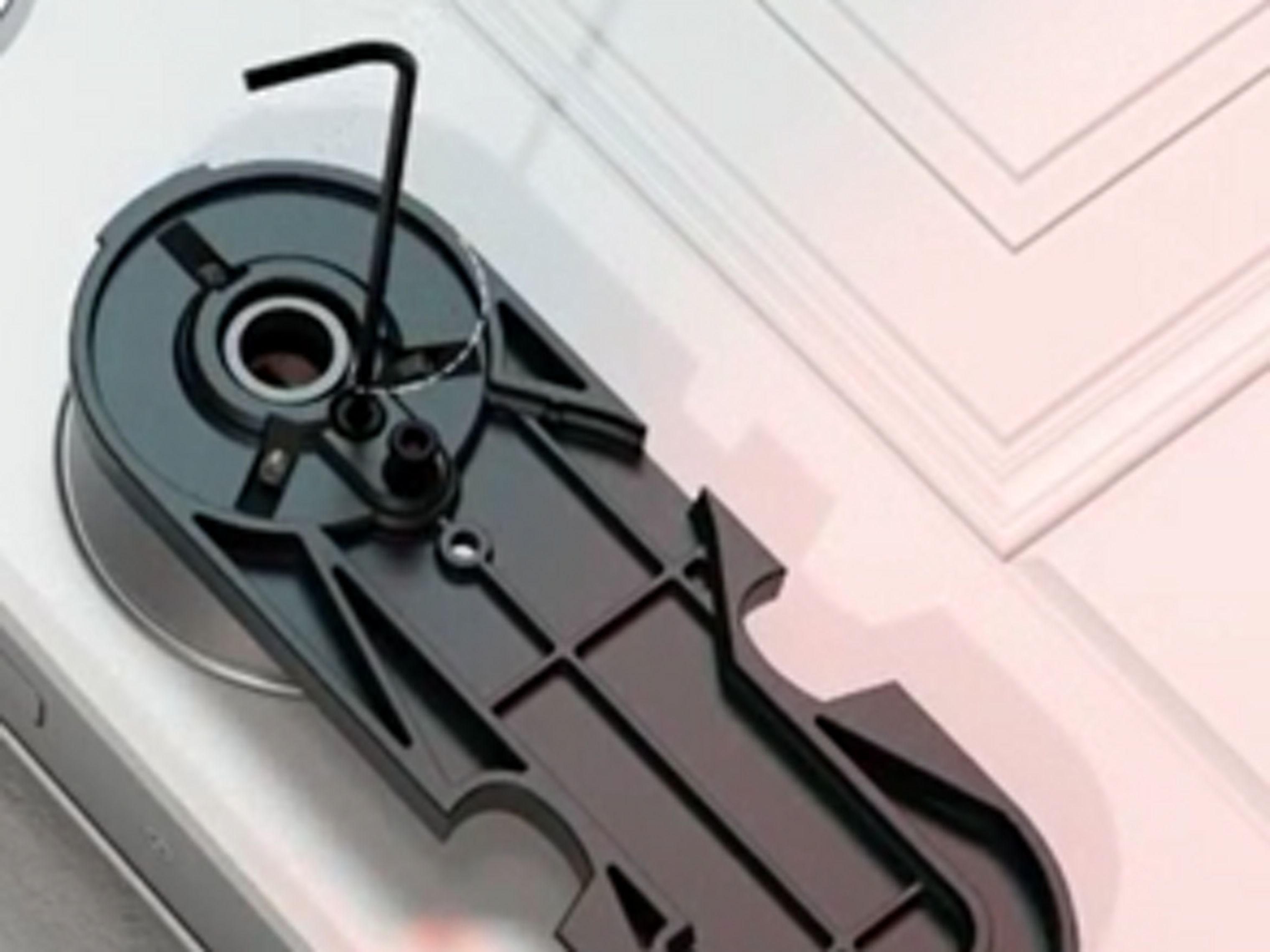

Zet de verstelbare cilinder op zijn plaats met de cilinderbevestigingsschroef en draai het deurbeslag opnieuw vast. Bevestig de montageplaat aan de binnenzijde van de verstelbare cilinder en zorg ervoor dat je 3 mm uitsteekt om de montageplaat te bevestigen.
Mogelijk moet je de stelschroeven (de schroeven op de montageplaat die rond de cilinder gaan) losdraaien om de plaat goed vast te zetten. Dit kan worden gedaan met de inbussleutel die in de doos is meegeleverd.

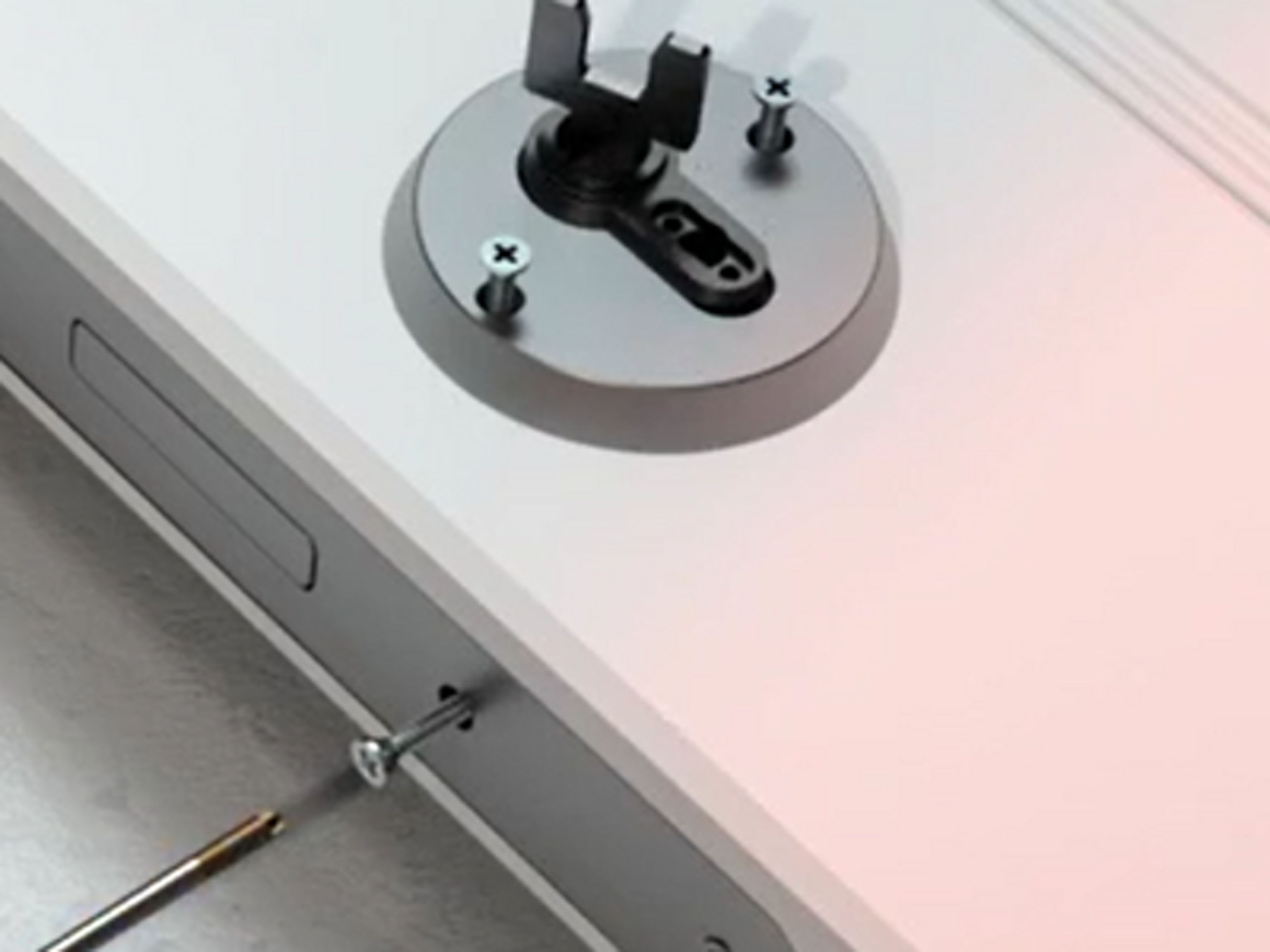

Bevestig de plaat op zijn plaats met de twee kleine schroeven.
Voeg de staartstang toe aan de binnenzijde van de verstelbare cilinder en zorg ervoor dat deze de verstelbare cilinder vrij kan draaien. Als de binnenmaat 45 mm of minder is, gebruik je de korte staartbeugel. Als deze hoger is, gebruik je de lange staartstang.
De volgende stap is het monteren van je Linus® slimme deurslot op de bevestigingsplaat door eerst de bovenkant van de eenheid op de bevestigingsplaat te duwen." "Sluit de 'vleugels' op de Linus® unit om hem stevig vast te zetten."
