Pour bien débuter avec l’ouvre‑porte Yale

Yale Home est l’application à utiliser sur votre smartphone. L’application est disponible dans l’Apple App Store et sur Google Play.

Téléchargez l’application Yale Home via les liens ci‑dessous.

Une fois que vous avez téléchargé l’application Yale Home, vous devez sélectionner "Créer un compte" ou "Se connecter" si vous avez déjà un compte.

Oui, vous pouvez ajouter plus d’un ouvre‑porte à votre habitation. Vous pouvez relier jusqu’à 220 appareils Yale à l’application Yale Home.

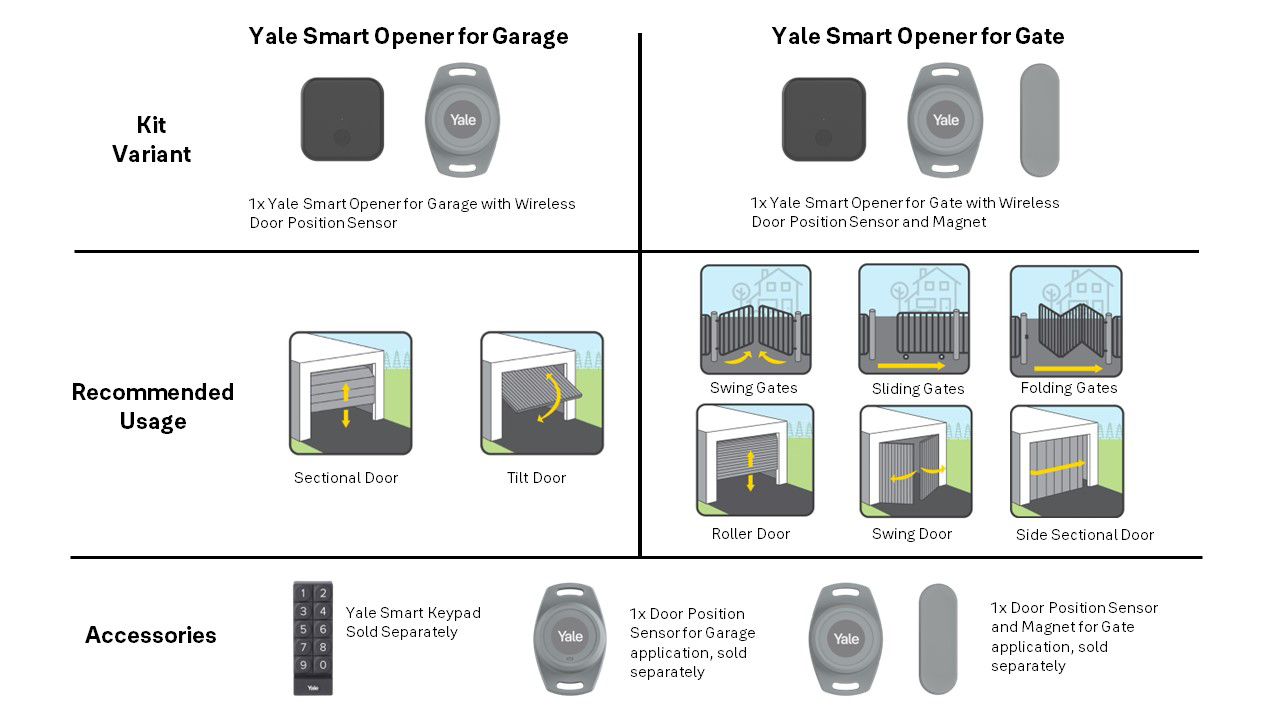

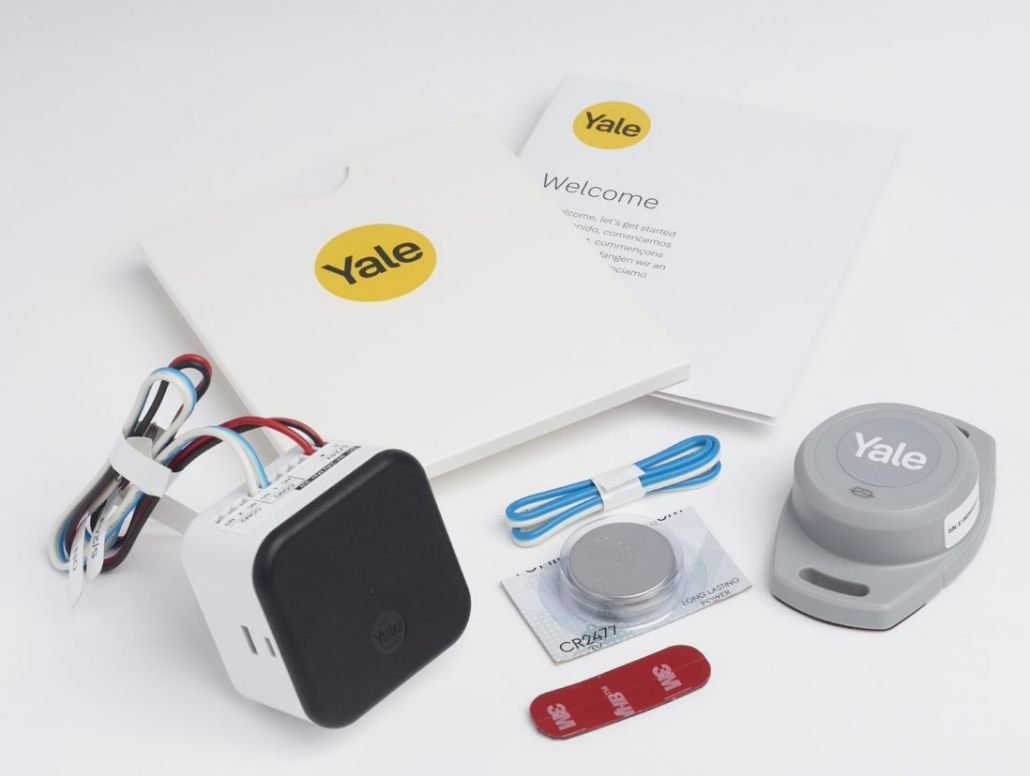

Kit pour PORTE DE GARAGE

• 1 x Ouvre‑porte Yale
• 1 x Capteur de position de porte Yale avec pile CR2477
• 2 x Faisceaux de câblage
• 2 x Bandes adhésives double face

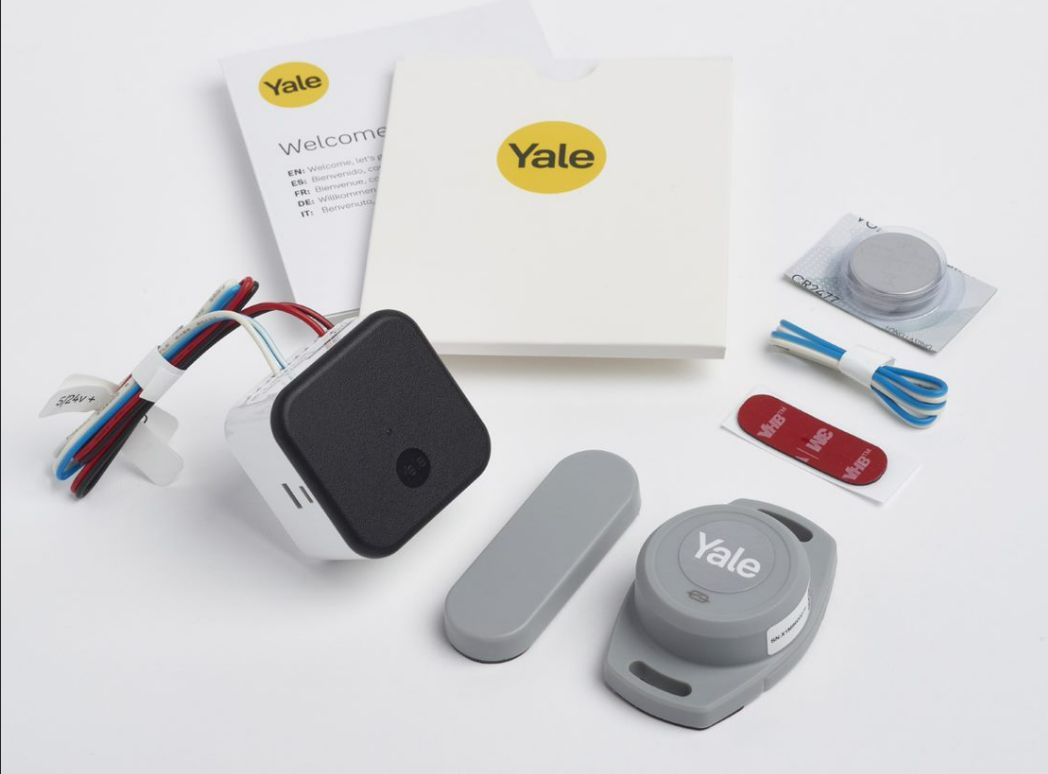

Kit pour PORTE DE CLÔTURE

• 1 x Ouvre‑porte Yale
• 1 x Capteur de position de porte Yale avec pile CR2477
• 1 x Aimant pour le capteur de position de porte
• 2 x Faisceaux de câblage
• 2 x Bandes adhésives double face

Capteur de position de porte Yale – Accessoire pour porte de garage

Pour utilisation sur porte de garage, vendu séparément

1 x Capteur de position de porte avec pile CR2477

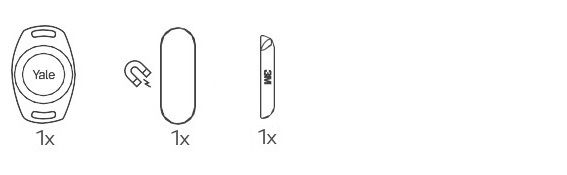

Capteur de position de porte Yale avec aimant – Accessoire pour portail

Pour utilisation sur portail, vendu séparément

1 x Capteur de position de porte avec pile CR2477

1 x Aimant

1 x Bande adhésive double face

Clavier Yale – Vendu séparément

Clavier Yale 2 avec empreinte digitale – Vendu séparément

Ici, vous pouvez vérifier la compatibilité du moteur de votre porte de garage ou de votre portail et consulter le guide de câblage.

Cliquez ici pour ouvrir l’outil de vérification de compatibilité dans une nouvelle fenêtre.

Si vous ne trouvez pas le modèle de votre moteur de porte de garage ou de portail, veuillez contacter notre équipe d’assistance en cliquant sur contacter le support.

Si l’ouvre‑porte Yale doit être installé à l’extérieur, par exemple sur un portail, veillez à placer les composants dans un boîtier résistant aux intempéries.

Oui, le capteur de position de porte est certifié IP67.

La température de fonctionnement se situe entre ‑20°C et +60°C.

Le capteur mesure 70 mm x 46 mm x 21 mm et pèse seulement 33,5 g avec la pile installée.

Le capteur de position de porte (DPS) se configure dans l’application Yale Home. Sélectionnez l’icône + en haut à droite, scannez le code QR puis suivez les étapes pour ajouter l’appareil.

Pour activer le DPS, retirez le couvercle à l’arrière de l’unité et insérez la pile. La LED à l’avant de l’unité clignotera 10 fois. Replacez le couvercle et installez l’unité sur votre porte ou portail.

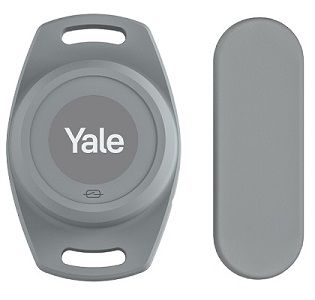

IMPORTANT – Assurez‑vous que l’aimant se trouve toujours à droite du logo Yale et à moins de 20 mm du capteur de position de porte, installé à l’intérieur du garage.

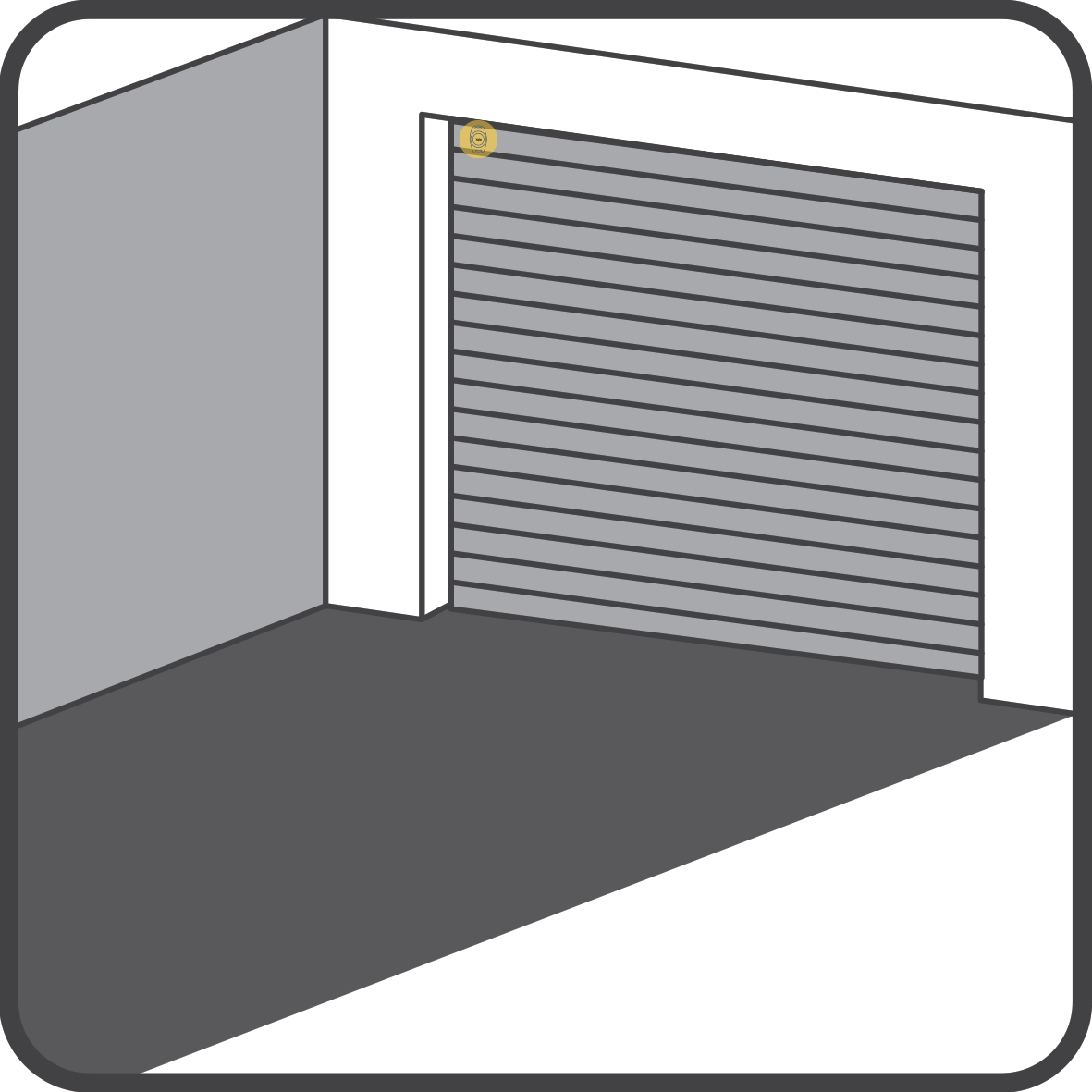

Exemple de positionnement

Porte sectionnelle latérale

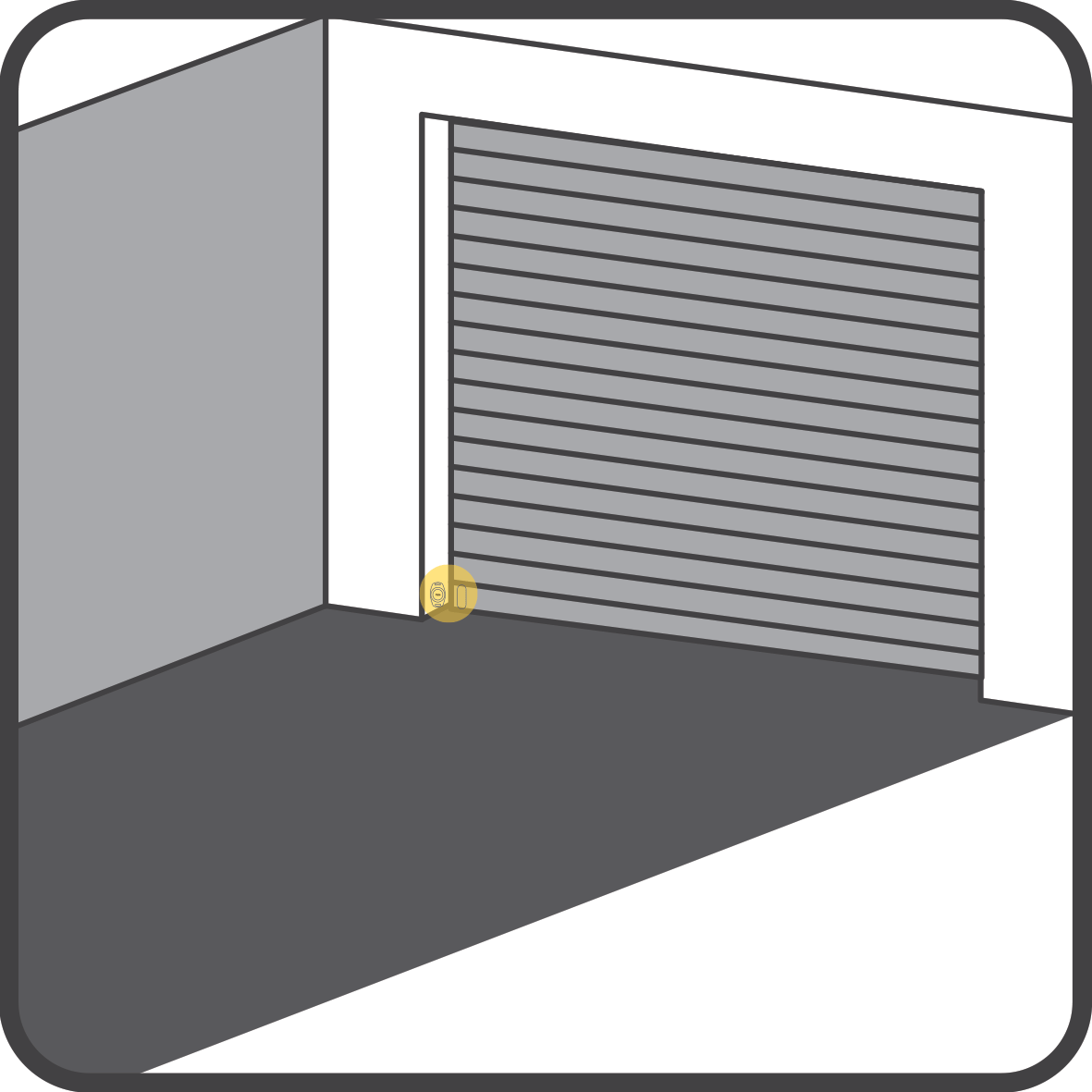

Porte à enroulement

Porte basculante

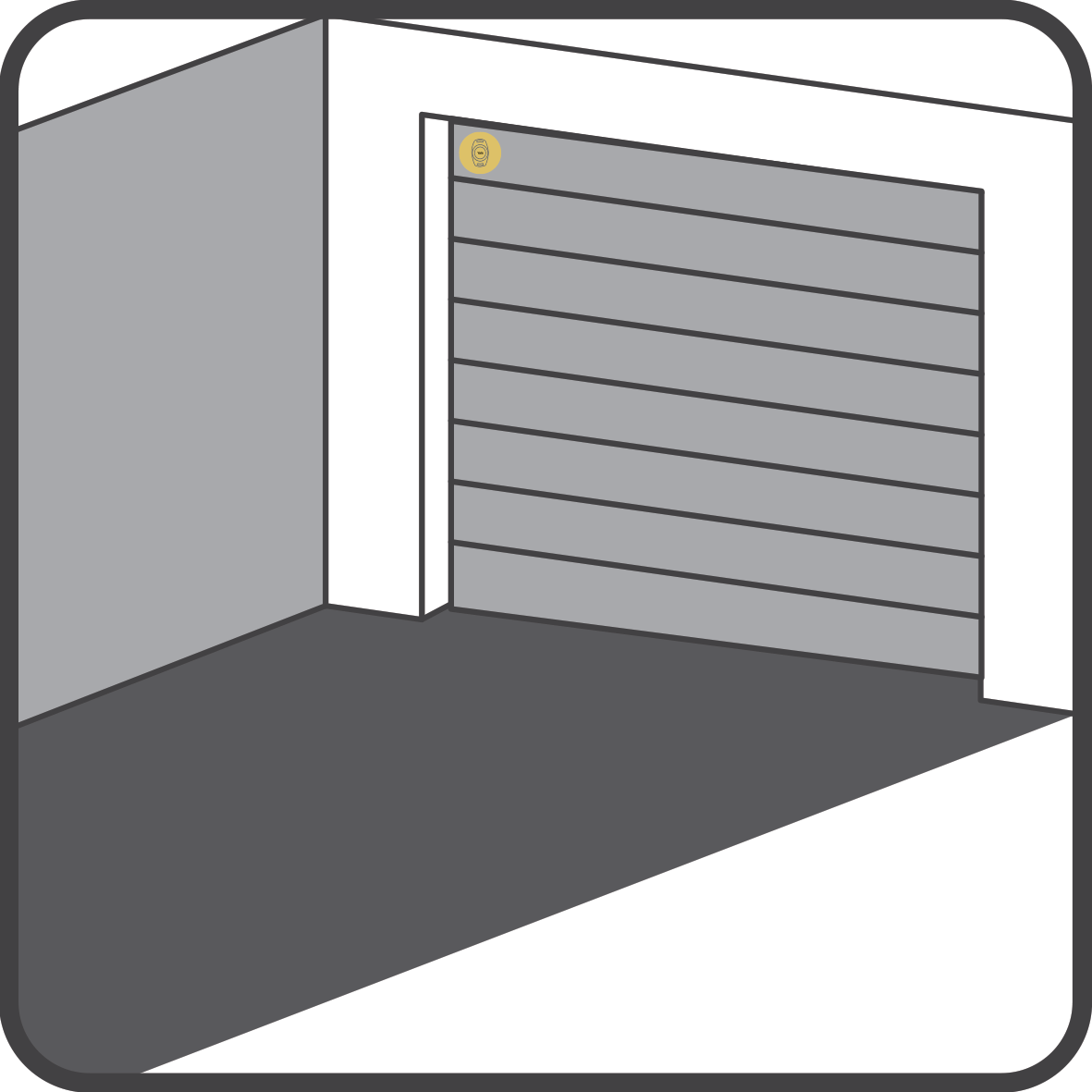

Porte sectionnelle

Porte battante

IMPORTANT – Assurez‑vous que l’aimant se trouve toujours à droite du logo Yale et à moins de 20 mm du capteur de position de porte.

Exemple de positionnement

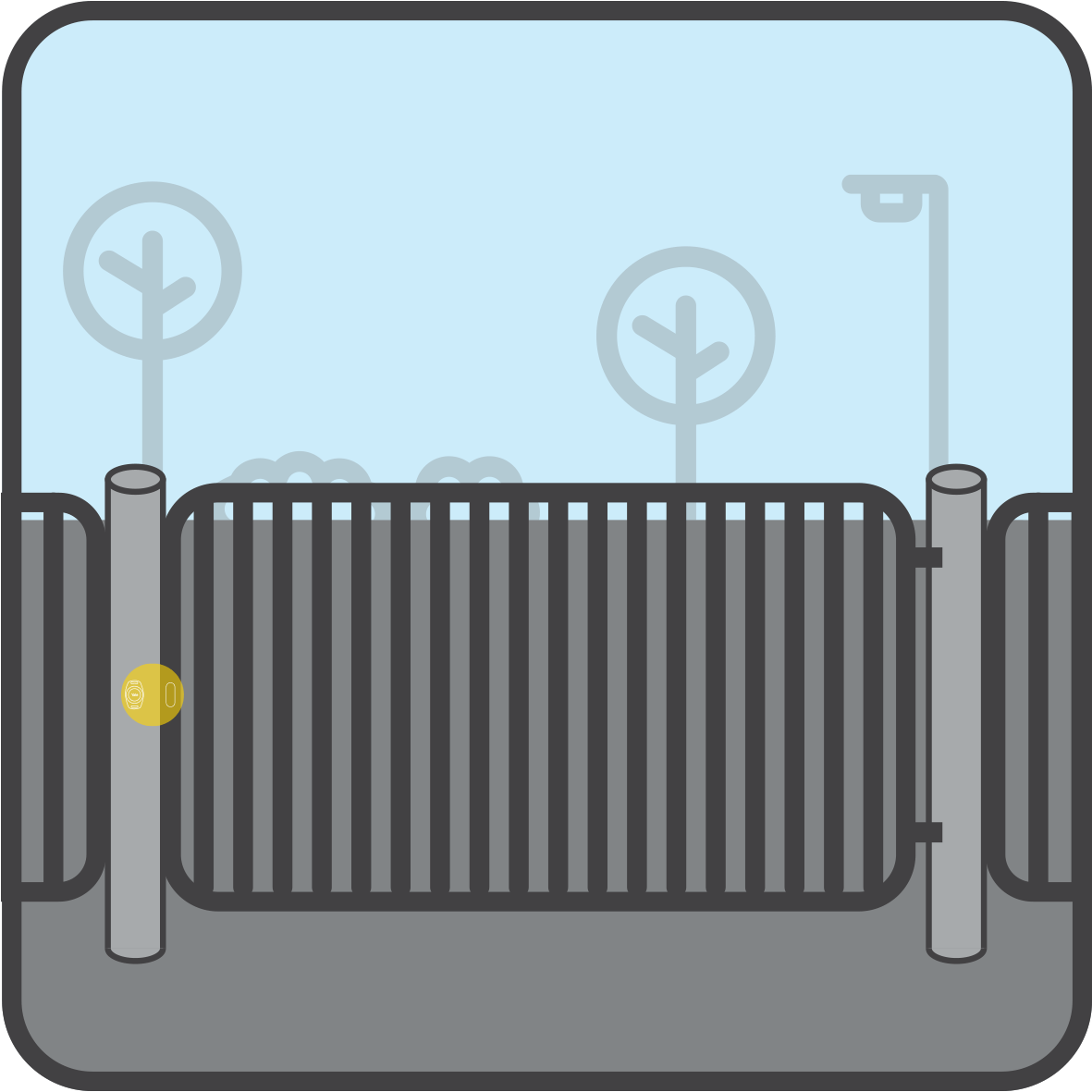

Portails pliants

Portails battants

Portails coulissants

L’autonomie prévue du capteur de position de porte (DPS) est d’environ 3 ans.

La pile est une CR2477 1000 mAh, une pile bouton au lithium. Pour remplacer la pile, retirez le couvercle à l’arrière du capteur.

Ce guide explique les étapes pour configurer votre clavier Yale. Avant de commencer l’installation, il se peut que l’on vous demande de mettre à jour le firmware de votre ouvre‑porte Yale.

1. Avant de commencer la configuration, assurez‑vous que le rétroéclairage du clavier clignote
2. Ouvrez l’application Yale Home, sélectionnez l’icône + en haut à droite de l’écran
3. Scannez le code QR situé à l’arrière du clavier lorsqu’il vous est demandé
4. Sélectionnez Commencer la configuration et suivez les instructions à l’écran. Vous verrez une série d’écrans pendant que l’application Yale Home se connecte à votre clavier et le prépare à l’utilisation. Durant ce processus, votre clavier téléchargera les mises à jour de firmware disponibles et vous demandera de sélectionner avec quel ouvre‑porte le clavier doit fonctionner
5. Sélectionnez Continuer

Félicitations ! Votre clavier intelligent est prêt à être utilisé.

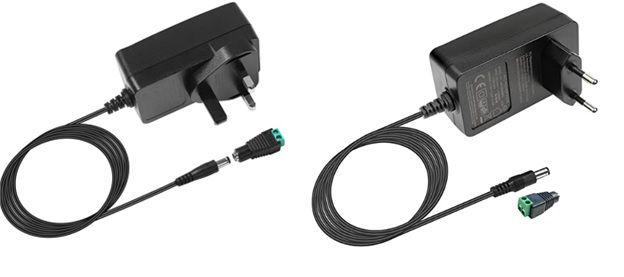

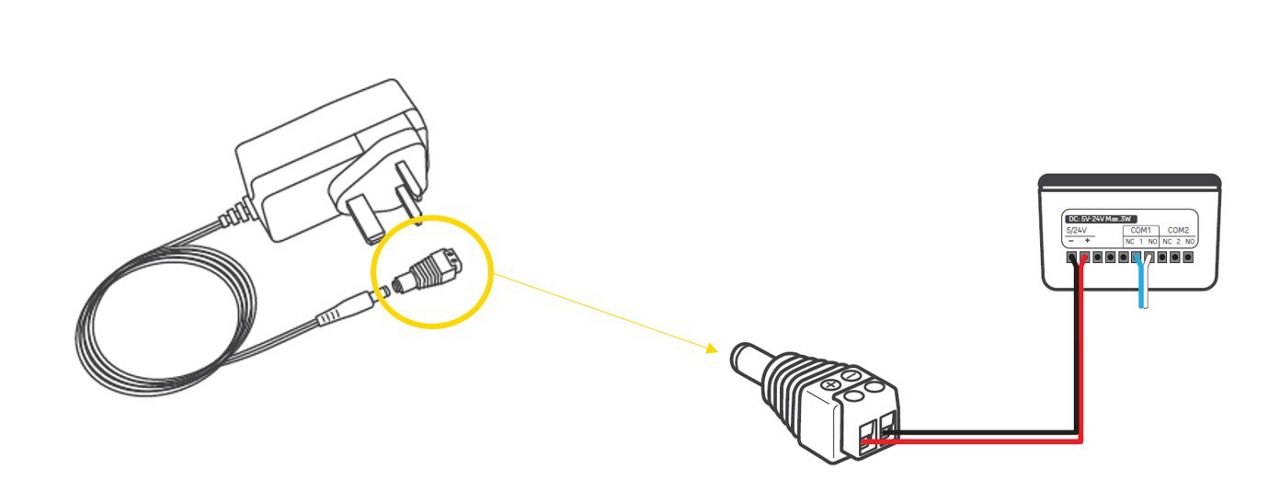

Le câble noir doit être connecté au point de connexion "‑".

Le câble rouge doit être connecté au point de connexion "+".

L’ouvre‑porte Yale est conçu pour être alimenté directement par un moteur de porte de garage ou un système d’automatisation de portail.

Mais dans certains cas, avec certaines marques, l’ouvre‑porte Yale nécessitera l’utilisation d’un adaptateur pour pouvoir fonctionner.

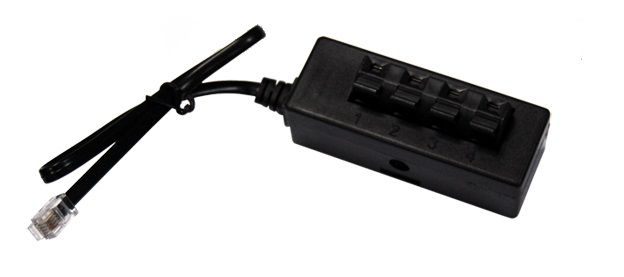

Nous recommandons le boîtier adaptateur Normstahl. Ce boîtier peut être utilisé avec les marques et modèles suivants :

• Henderson Magic 600 & 1000
• Normstahl Magic 600 & 1000
• Entrematic Magic 600 & 1000
• Crawfords Magic 600 & 1000
• Yale Magic 600 & 1000

Gardez toujours la porte ou le portail bien en vue lorsque vous utilisez l’ouvre‑porte Yale. Assurez‑vous que personne ne passe ou ne se tienne sur son trajet lorsqu’il est en mouvement.
