Comment installer : Linus® Serrure de porte connectée sur votre cylindre réglable Yale Linus®.
Installation de la serrure de porte connectée Linus® sur un cylindre réglable
Attention :
- La serrure de porte connectée Linus® est conçue pour être montée à l'intérieur des portes d'entrée.
- Si vous avez un cylindre à engrenage, le cylindre réglable Linus ne fonctionnera pas dans votre porte. Nous vous recommandons d'acheter un cylindre à engrenage avec fonction d'urgence pour une installation à domicile ou de contacter votre serrurier local.
Qu'est-ce qu'un cylindre à engrenages ?
Un cylindre à engrenages a également la forme d'un profil européen comme le cylindre standard, à la différence qu'il possède une came à engrenages et non une came européenne standard. La came est la partie qui tourne au centre du cylindre. Ci-dessous, vous pouvez voir le cylindre à engrenages sur la droite.
Guide d'installation étape par étape

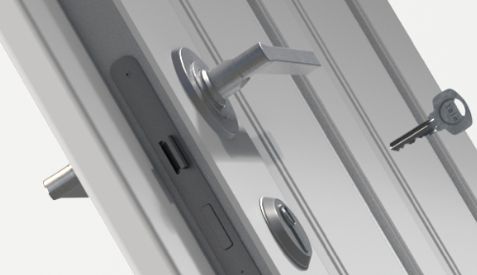

Étape 1 : mesurer
Avant de commencer, mesurez la distance entre votre cylindre existant et la quincaillerie intérieure de votre porte.
Si elle est inférieure à 3 mm, gardez-la à l'esprit pour la suite du processus d'installation.

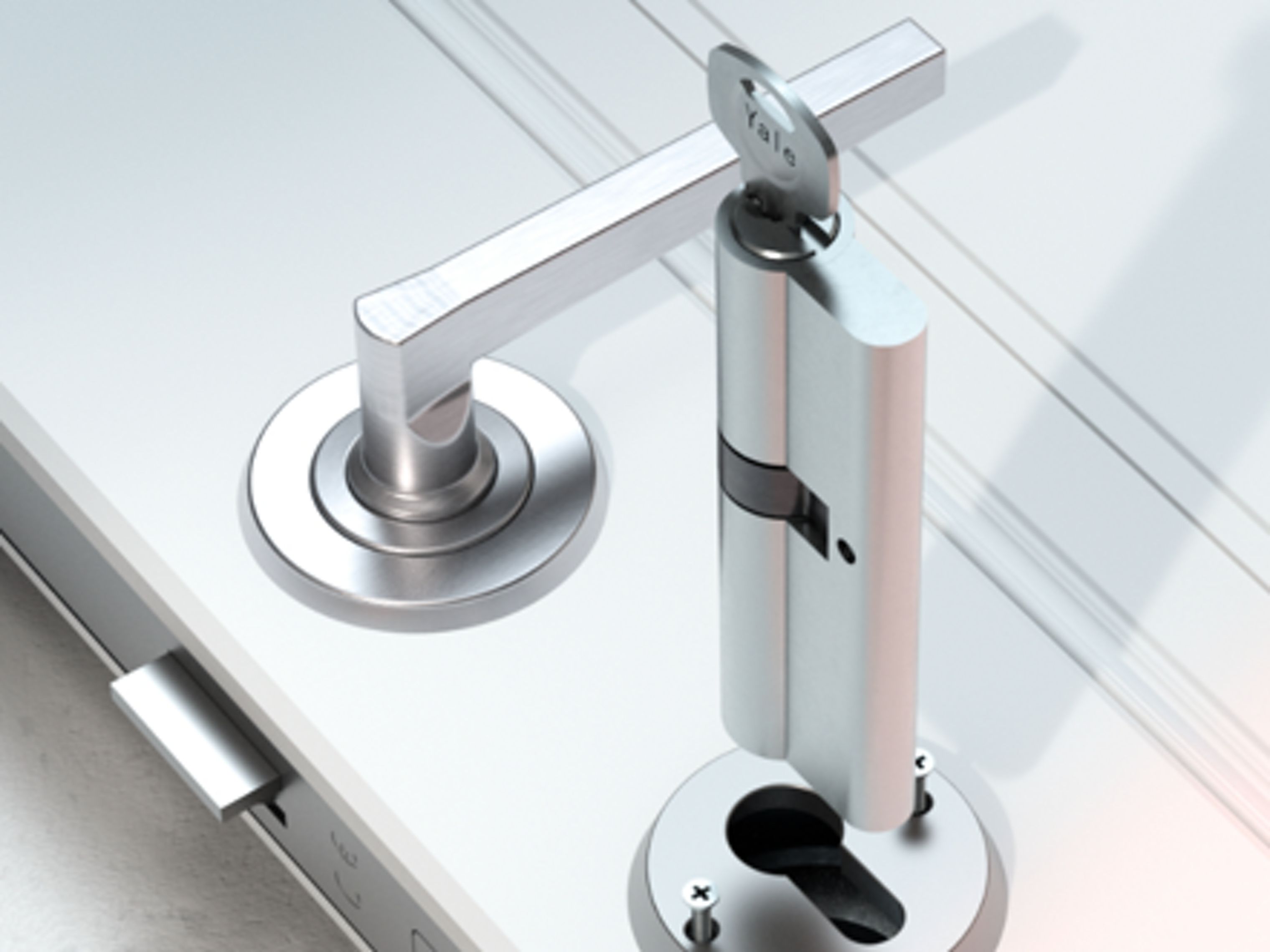

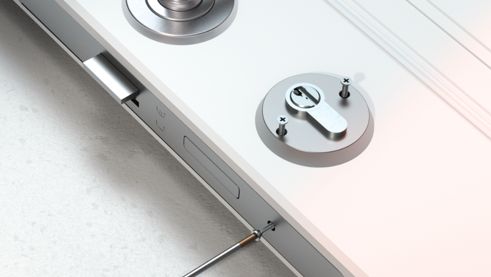

Étape 2 : Démontage du cylindre existant
Desserrer la vis de maintien du cylindre existant sous le pêne de la serrure.

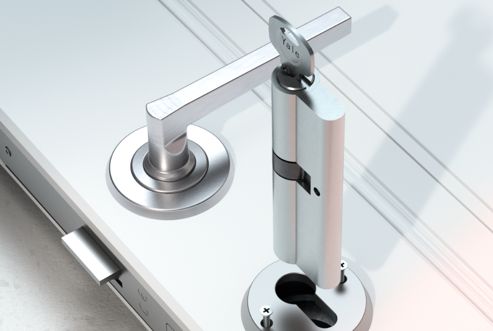

Ensuite, insérez la clé et tournez-la d'environ 15 degrés afin de pouvoir retirer le cylindre de la porte.

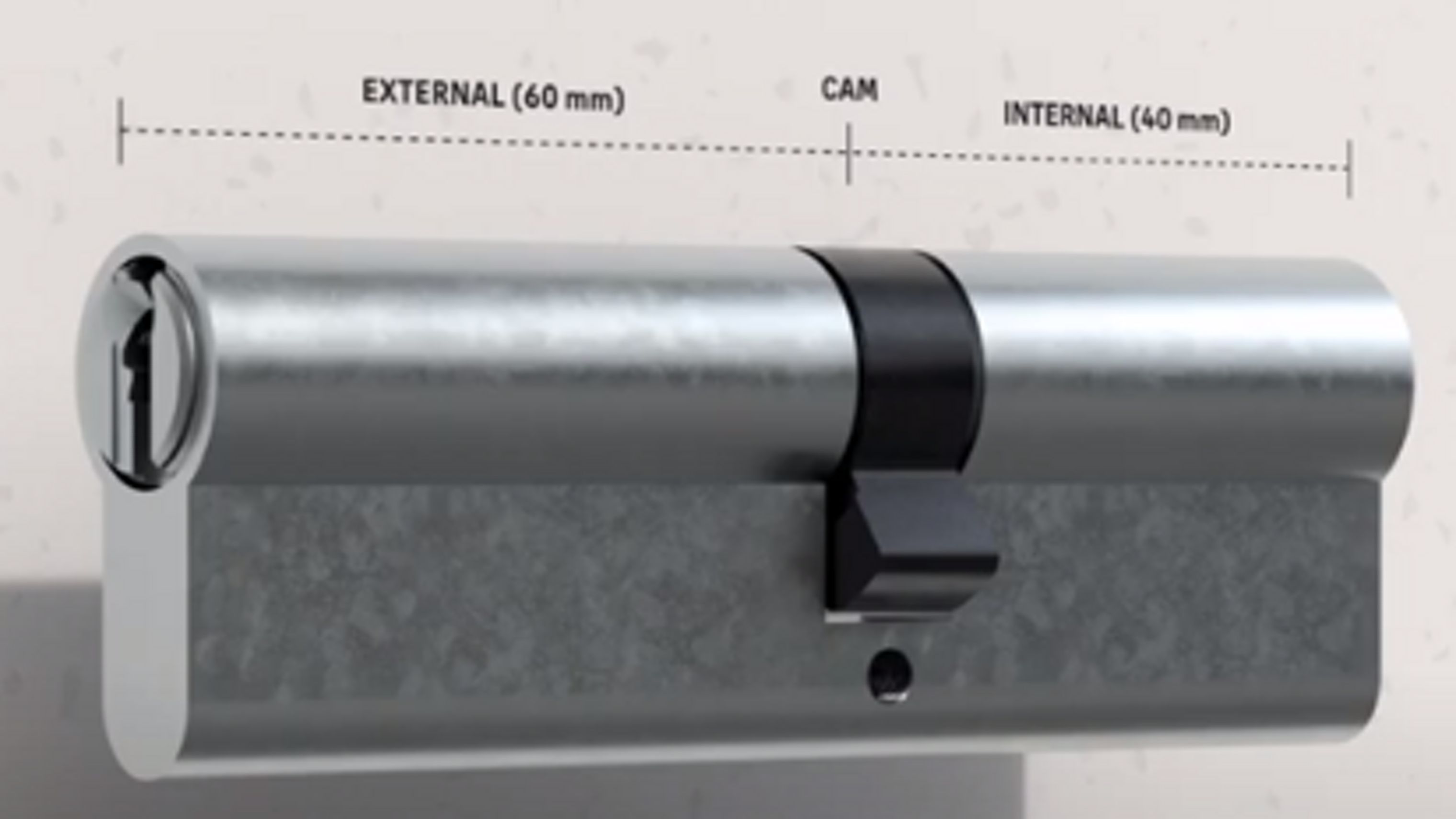

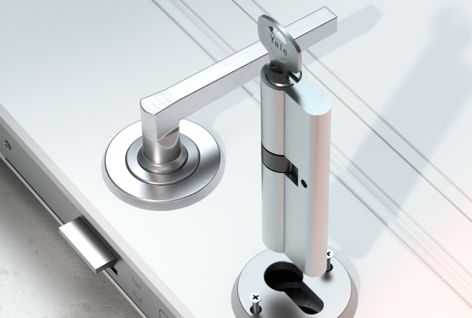

Étape 3 : Mesurer le cylindre existant
Mesurez la taille de votre cylindre existant en mesurant la longueur de chaque moitié, jusqu'au centre de la came. Notez les mesures internes et externes afin de pouvoir ajuster correctement le cylindre réglable.
Si votre cylindre dépasse de moins de 3 mm de l'intérieur de la porte lors de l'étape 1, vous devez maintenant ajouter 3 mm à votre dimension intérieure. Cela permet de monter facilement la serrure de porte connectée Linus®.
Si vos dimensions sont de 30 mm sur la longueur extérieure et de 30 mm sur la longueur intérieure, vous n'avez rien à faire car le cylindre réglable peut être monté de cette manière. Passez l'étape 11.

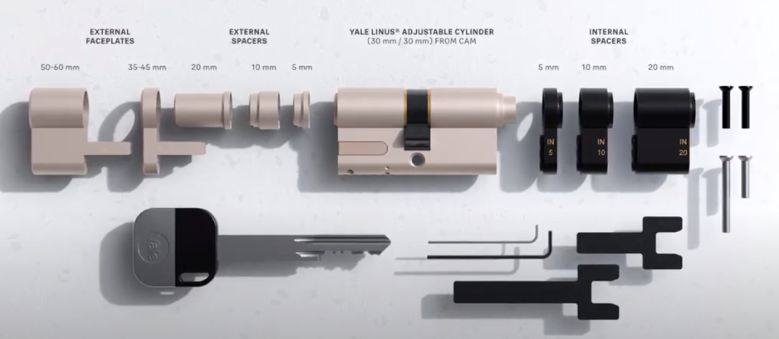

Étape 4 : Ajuster la longueur du cylindre
Faites en sorte que le cylindre réglable Linus® soit de la même longueur que votre cylindre actuel, c'est-à-dire 60/40 mm dans cet exemple.
60 mm à l'extérieur et 40 mm à l'intérieur (y compris les 3 mm mentionnés à l'étape 1).
Utilisez les entretoises externes et internes appropriées pour obtenir la même longueur.
Étape 5 : Sélection des écarteurs et du panneau frontal
Choisissez les entretoises externes puis le plastron externe dont vous avez besoin.
Si la longueur externe de votre cylindre existant est comprise entre 35 et 45 mm, utilisez le plastron le plus court.
Si elle est comprise entre 50 et 60 mm, utilisez le plastron le plus long.

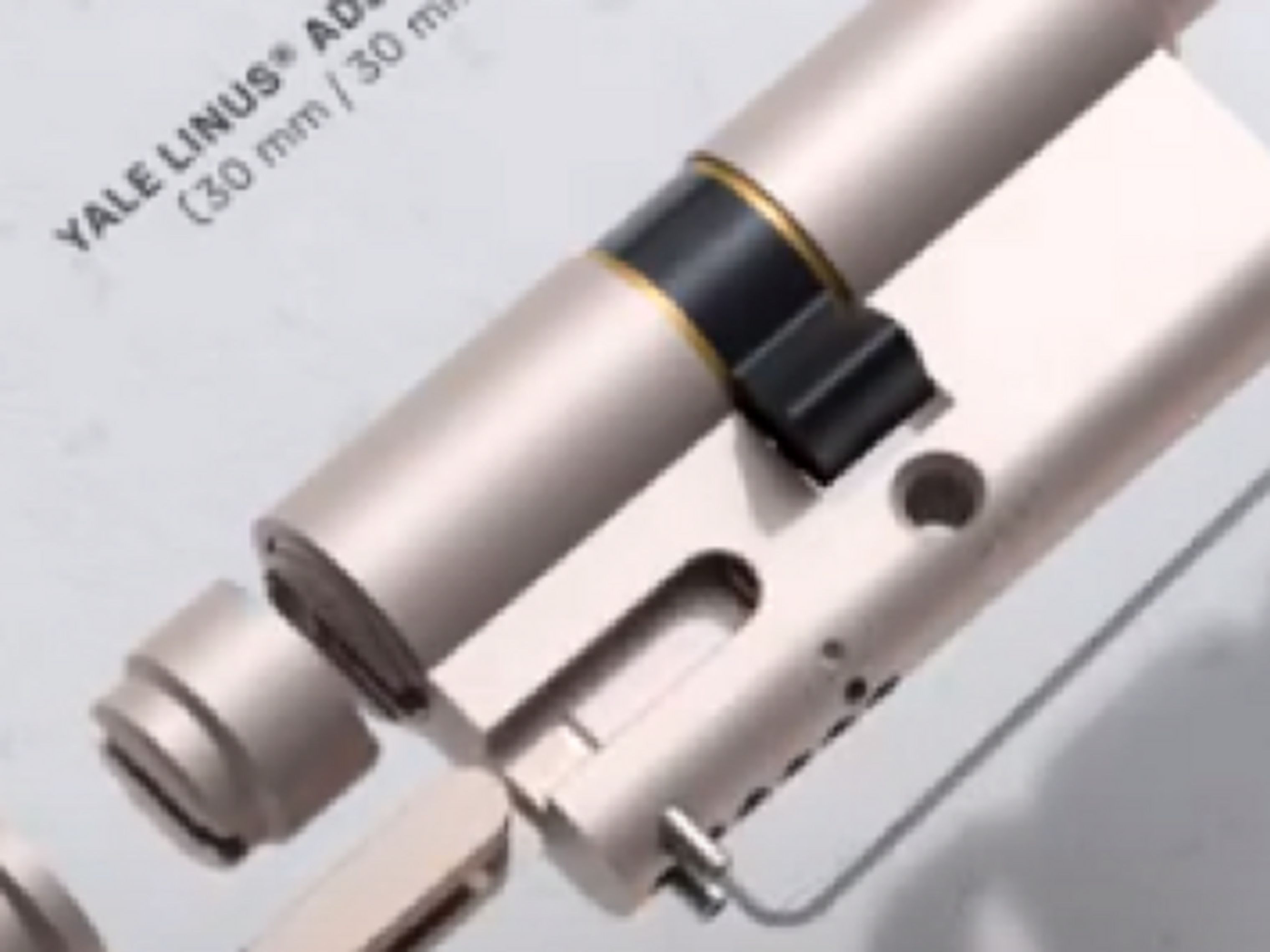

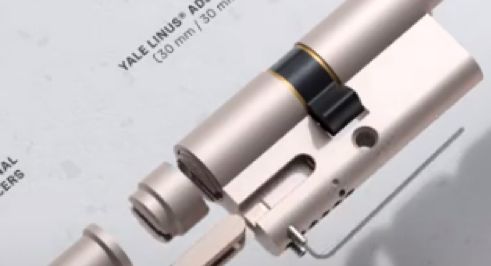

Étape 6 : Dévisser les vis
À l'aide de la petite clé hexagonale, desserrez les vis situées au bas du cylindre jusqu'à ce que les deux cales puissent être retirées.

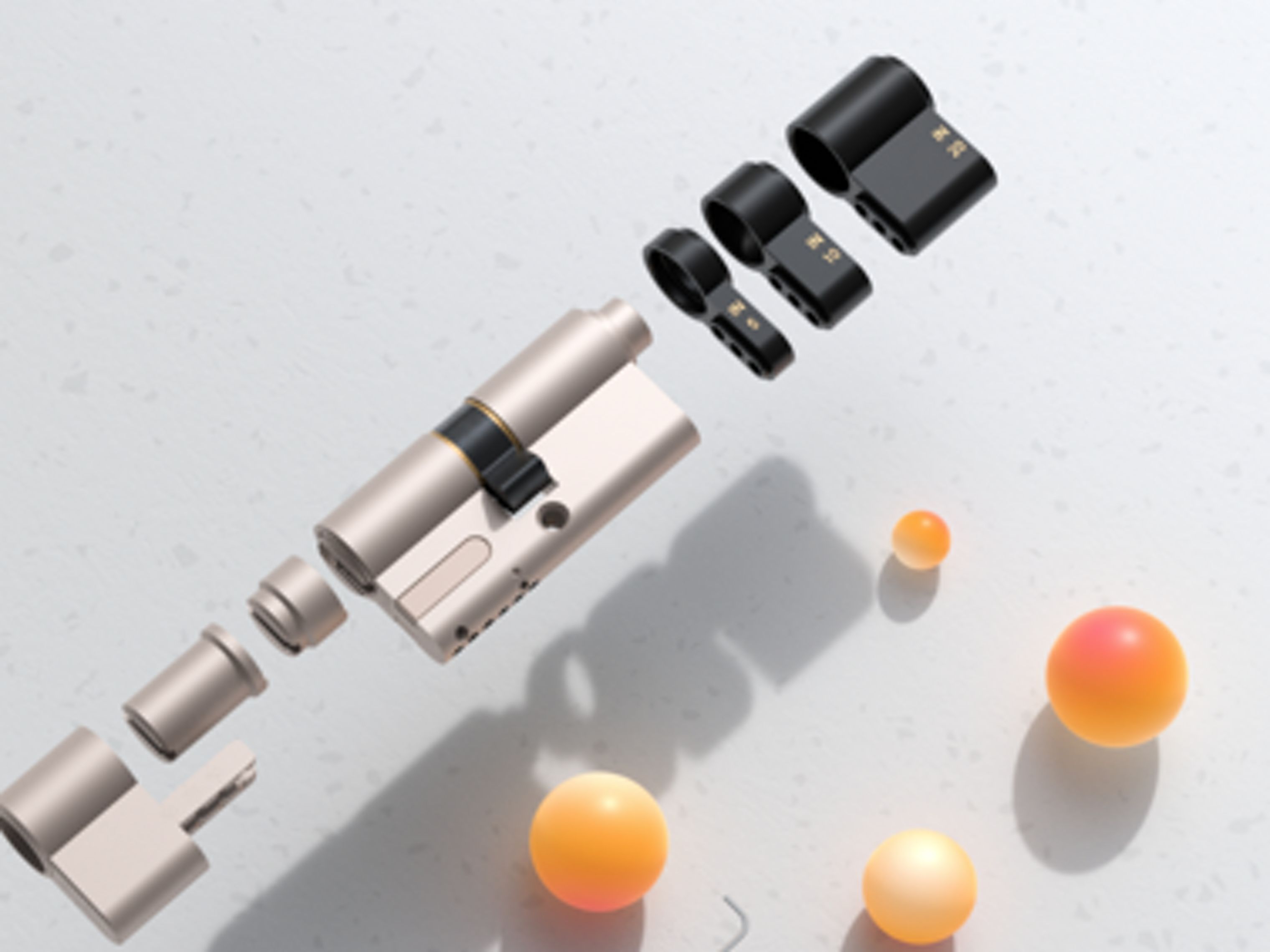

Étape 7 : Montage des écarteurs externes avec le panneau frontal externe
Monter les écarteurs externes avec la plaque frontale externe sur le cylindre réglable, en veillant à ce que l'écarteur externe le plus petit soit le plus proche du cylindre.
Fixer en place à l'aide des vis situées au bas du cylindre.
Étape 8 : Vérifier si la clé tourne
Après avoir mis en place les entretoises externes et la plaque frontale, insérez la clé dans la partie externe du cylindre réglable et vérifiez que le cylindre réglable tourne librement.

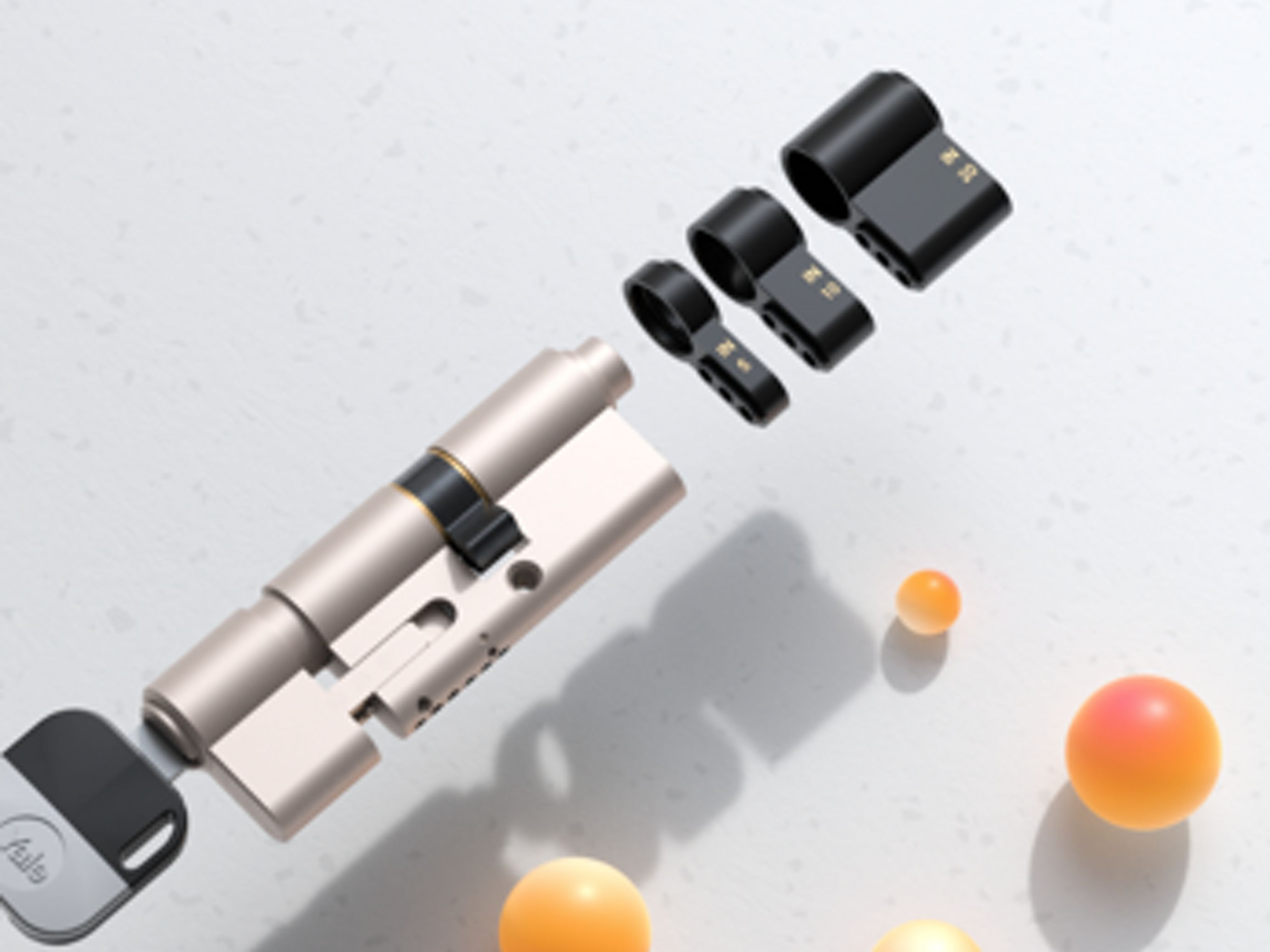

Étape 9 : Ajout des écarteurs internes
Si la taille interne de votre cylindre existant est supérieure à 30 mm (y compris les 3 mm mentionnés à l'étape 3), ajoutez les écarteurs internes pour former la différence entre 30 mm et la longueur interne du cylindre.
Par exemple, si votre cylindre actuel a une longueur interne de 40 mm, utilisez écarteurs interne de 10 mm. Si la longueur de votre cylindre se situe entre deux tailles écarteurs, utilisez la taille la plus longue.

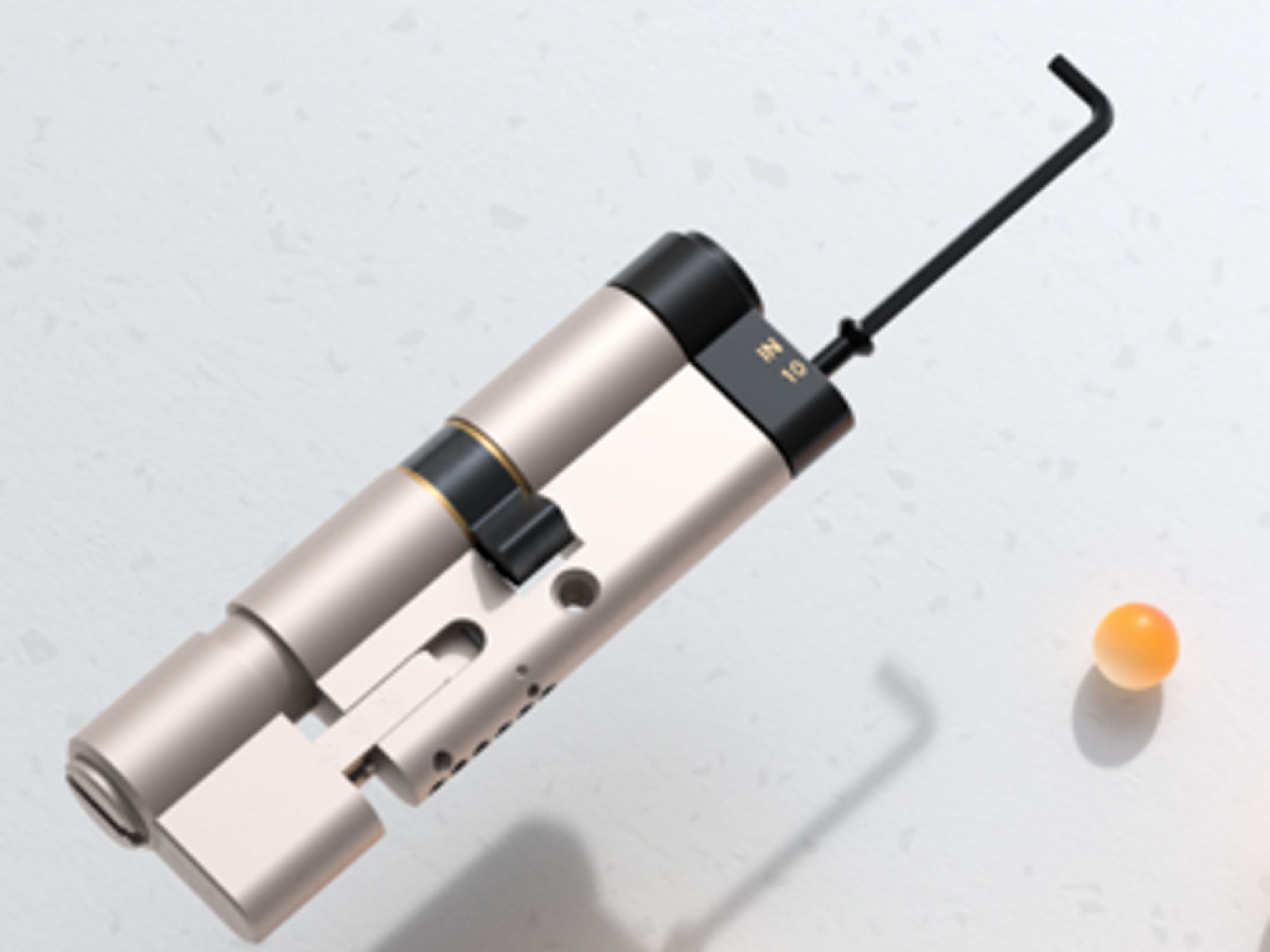

Étape 10 : Assembler l'intérieur
Placez ensuite à l'intérieur de votre cylindre réglable les entretoises correspondant à votre porte (les dimensions sont indiquées sur le côté de l'écarteur) et fixez-les avec la vis courte ou la vis longue dans le trou central à l'aide de la plus grande clé hexagonale.
Le plus petit écarteur doit être le plus proche du cylindre réglable.
Étape 11 : Barre d'accouplement
Une fois que vous avez entièrement assemblé votre cylindre réglable, insérez la barre arrière dans le cylindre réglable. Si la taille intérieure est inférieure ou égale à 45 mm, utilisez le contre-rail le plus court qui vous a été fourni, sinon utilisez le plus grand.
Vérifiez ensuite que vous pouvez faire tourner librement le cylindre réglable à l'aide de la barre d'accouplement.

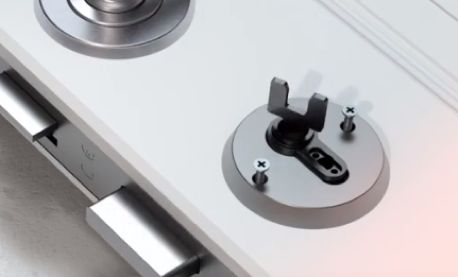

Étape 12 : Fermer l'installation du cylindre et mettre en place le système Linus®
Tournez la barre d'abattage à l'intérieur de votre porte de manière à ce que la came s'aligne sur le corps du cylindre réglable et s'insère dans le trou de votre porte. Il se peut que vous deviez secouer la contre-pointe pour la mettre en place.
Vous devrez peut-être également desserrer votre quincaillerie de porte actuelle (rosette/poignée) si elle est serrée autour du cylindre réglable.

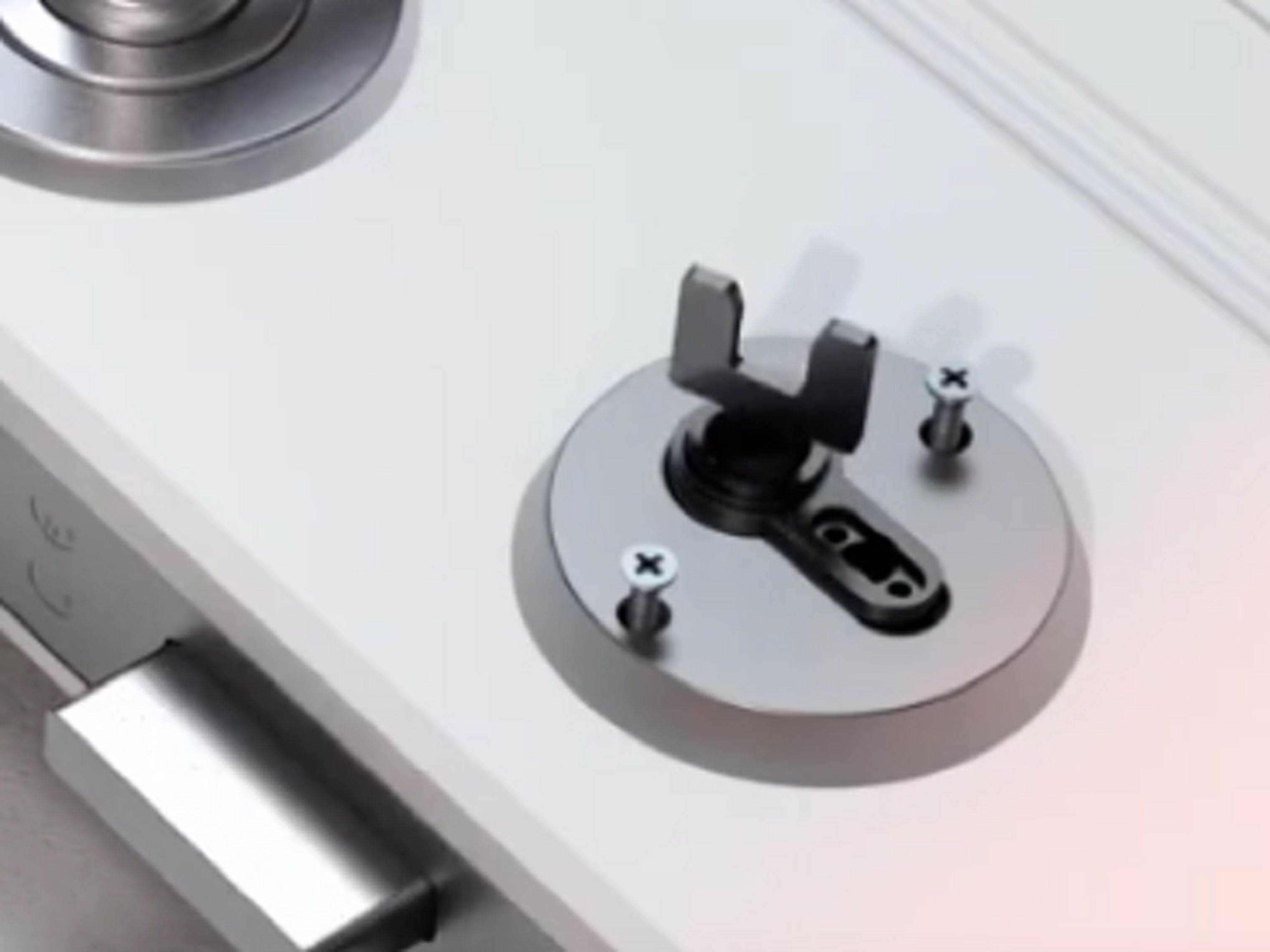

Fixez le cylindre réglable à l'aide de la vis de fixation du cylindre et resserrez la ferrure de porte. Fixez la plaque de montage à l'intérieur du cylindre réglable, en veillant à dépasser de 3 mm pour fixer la plaque de montage.

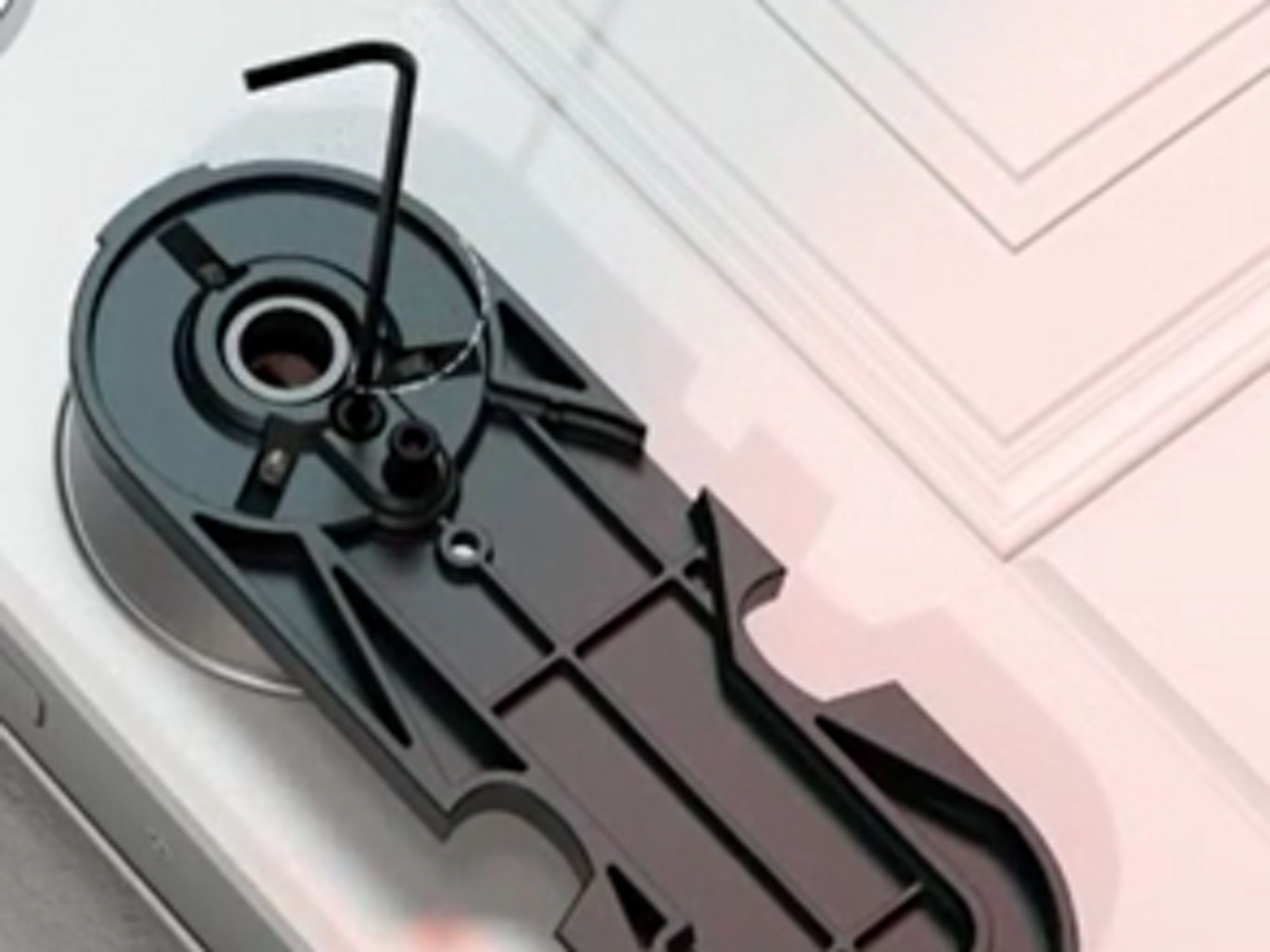

Il peut être nécessaire de desserrer les vis de réglage (les vis de la plaque de montage qui entourent le cylindre) pour fixer correctement la plaque. Vous pouvez le faire à l'aide de la clé hexagonale fournie dans la boîte.
Fixez la plaque en place à l'aide des deux petites vis.

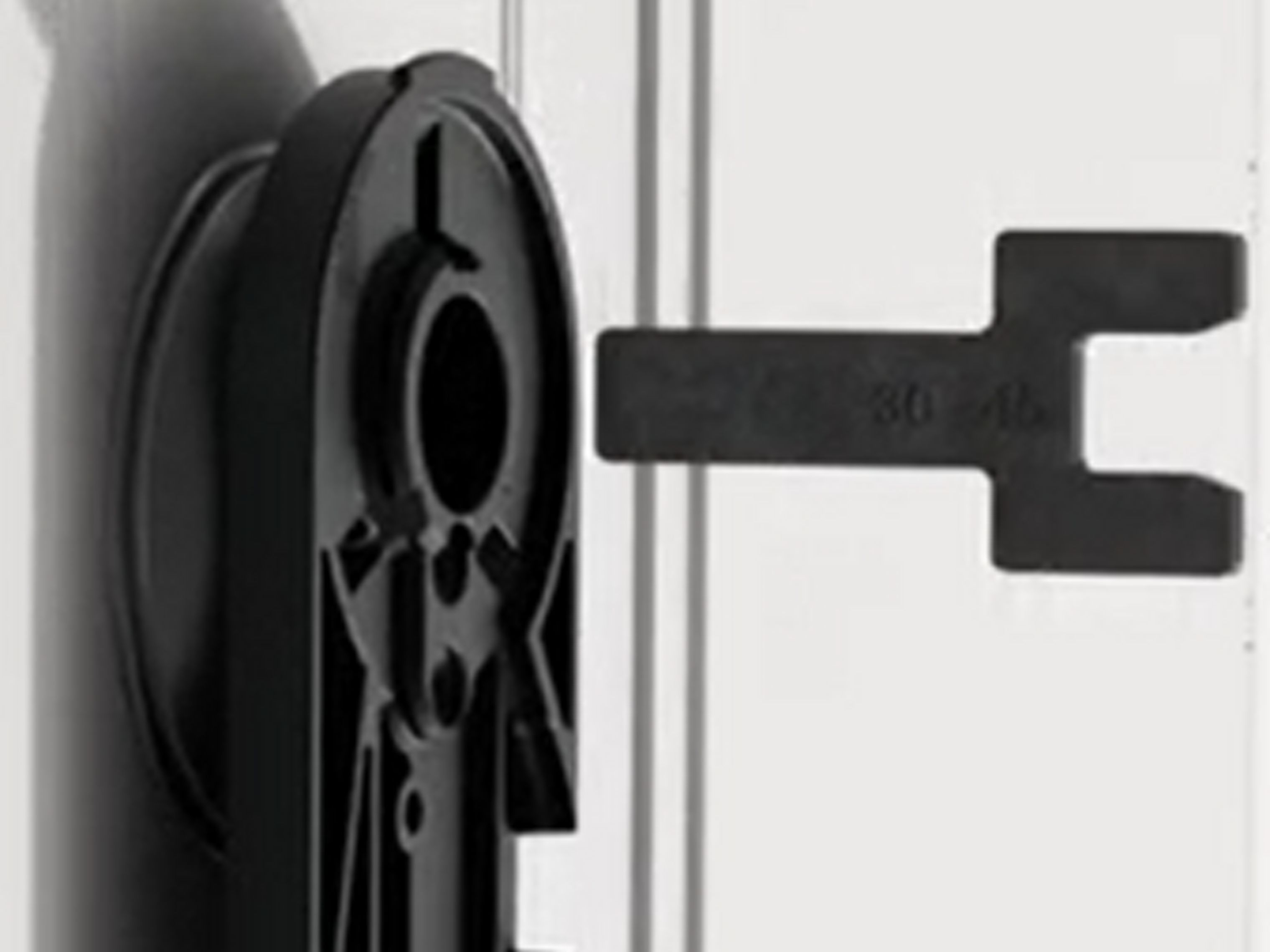

Ajoutez la barre d'accouplement à l'intérieur du cylindre réglable et assurez-vous qu'elle permet au cylindre réglable de tourner librement. Si la dimension intérieure est inférieure ou égale à 45 mm, utilisez la barre d'accouplement courte. Si elle est supérieure, utilisez la barre d'accouplement longue.
L'étape suivante consiste à installer votre serrure de porte connectée Linus® sur la plaque de montage en poussant d'abord la partie supérieure de l'unité sur la plaque de montage."Fermez les 'ailes' de l'unité Linus® pour la fixer fermement."
