Comment installer : Yale Linus® - cylindre à profil européen
Ces étapes vous aideront à installer la serrure de porte connectée Linus®.
Serrure à cylindre Euro Profile/DIN

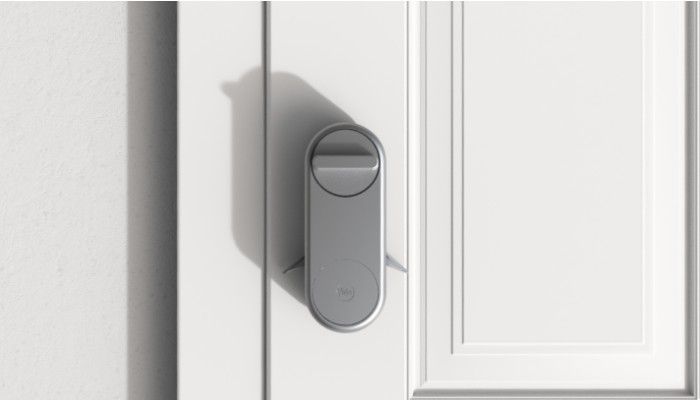

Cette page vous aidera à installer votre serrure de porte connectée Linus sur un cylindre à profil européen compatible. Si vous avez besoin d'informations pour savoir si votre cylindre est compatible, vous pouvez les trouver ici. Les instructions pour l'installation du cylindre réglable Yale Linus® sont disponibles ici.
Il existe deux façons d'installer la serrure de porte connectée Linus, selon que votre cylindre dépasse ou non d'au moins 3 mm de votre quincaillerie de porte sur la face intérieure de votre porte (voir la vidéo ci-dessous). En fonction de cela, sélectionnez l'option appropriée ci-dessous :
Le cylindre dépasse de 3 mm ou plus
Cette vidéo vous aidera dans le processus d'installation. Des instructions écrites sont également disponibles ci-dessous.
Télécharger l'application Yale Home
Continuez à configurer la serrure de porte connectée Linus® en téléchargeant l'application Yale Home .
Préparation de l'installation
Vous pouvez voir ici les pièces contenues dans la boîte et les outils nécessaires à l'installation de votre serrure Yale Linus.
La boîte contient les éléments suivants :
- Yale Linus
- Plaque de montage
- Aimant DoorSense™
- Bande adhésive
- Piles
- Clé hexagonale
- Deux jeux de vis (longues et courtes)
Les outils suivants sont nécessaires pour une installation standard:
- Un tournevis
- Des pinces coupantes pour les vis
- Ruban de masquage
- Un mètre ruban
Installation étape par étape
Installation étape par étape

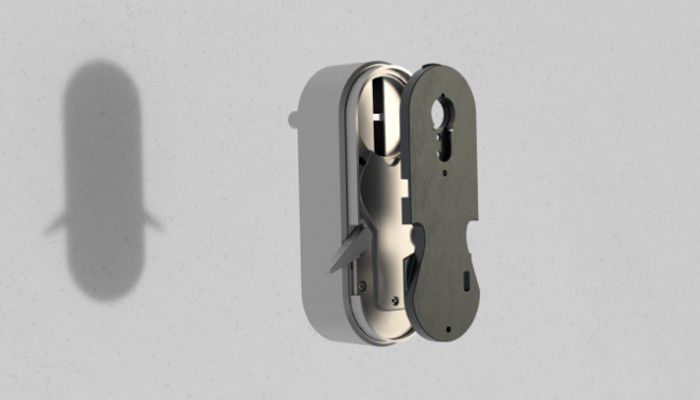

Étape. 1. Déballez Linus®
Sortez Linus® de la boîte et ouvrez les ailes pour retirer la plaque de montage.

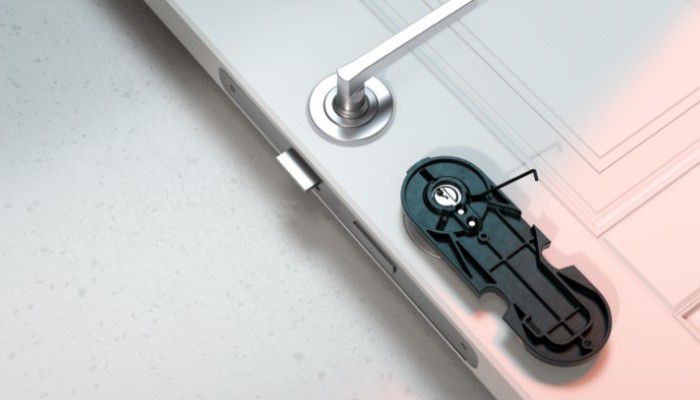

Étape 2. Installer la plaque de fixation sur la porte
Placez la plaque de fixation sur le cylindre existant à l'intérieur de la porte. Il peut être nécessaire de desserrer légèrement les vis (au niveau du cylindre) pour fixer correctement la plaque. Vous pouvez le faire à l'aide de la clé hexagonale fournie dans la boîte. Une fois la plaque posée sur le cylindre, resserrez les vis à l'aide de l'extrémité courte de la clé hexagonale.

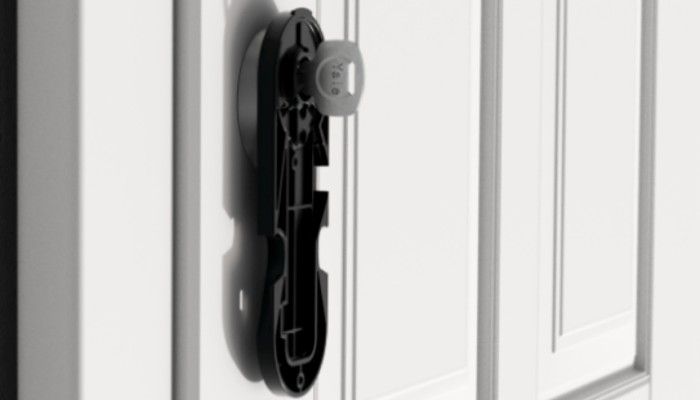

Étape 3. Insérer la clé dans le cylindre
Placer Linus®, le haut en premier, sur la plaque de montage.
Étape 4. Fixer Linus® à la plaque de montage
Placer Linus®, le haut en premier, sur la plaque de montage.

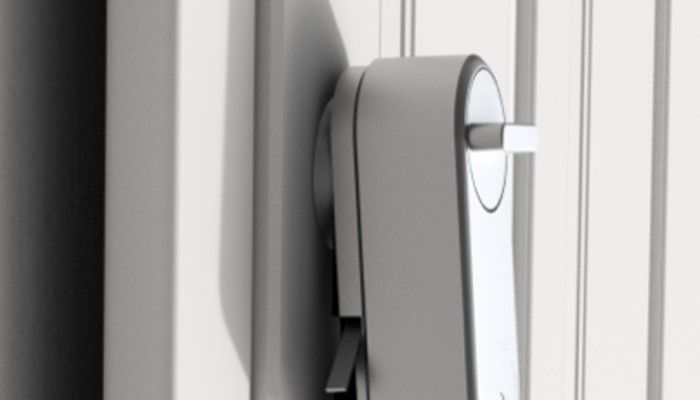

Étape 5. Fixer Linus® à la porte
Fermez les "ailes" de Linus® pour le fixer fermement.

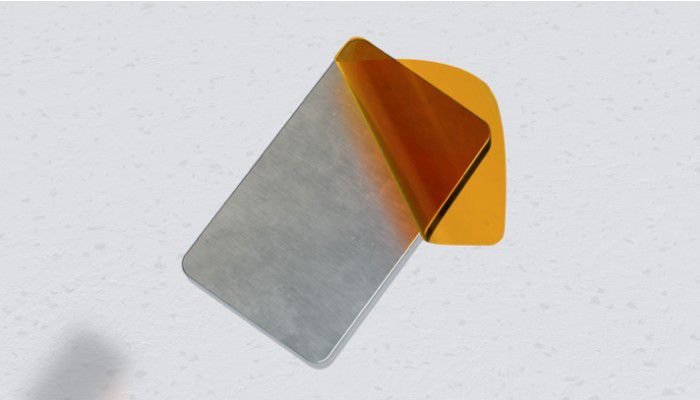

Retirez le plastique de l'aimant DoorSense™.

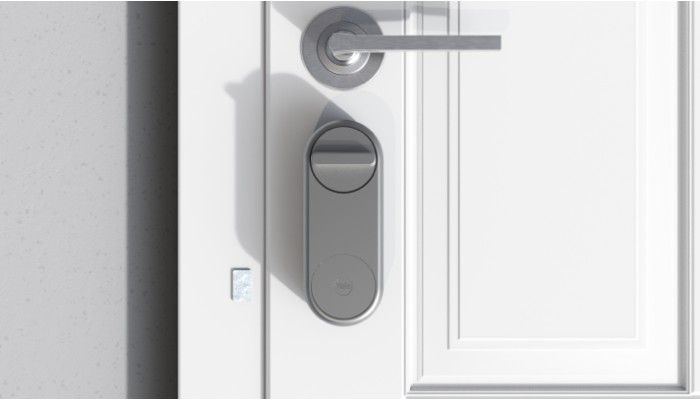

Stap 6. Placer le DoorSense™
Placez l'aimant DoorSense™ sur le cadre de la porte, à la même hauteur que le logo Yale sur la serrure de porte connectée Linus®.
